Distribucijski transformator montiran na stup

Distribucijski transformator montiran na stup

Opis proizvoda:

Transformator{0}} montiran na stup, služi za izlaz niskog napona iz visokog napona kroz transformator kako bi se zadovoljila potrošnja energije u području i olakšalo upravljanje mjerenjem.

Razdjelni transformator montiran na stup Karakteristike:

- Jednofazni transformator sa ekonomičnijim troškovima

- Transformator koji se montira na stub za jednostavnu instalaciju

- Vrsta punjena uljem za način hlađenja

- Jednofazni polni transformator se koristi za prenos i distribuciju energije, sa malim gubicima i visokom efikasnošću

- Ovaj tip jednofaznog transformatora montiranog na stup je naprednog dizajna za povećanje snage kratkog-spoja, toplinske snage

- Izdržljiva i otporna na koroziju završna obrada zadovoljava sve ANSI/IEC/BS standarde za transformatore montirane na jednofazni stup.

- Automatizirani sistem dizajna sa jednofaznim stupom Ever power osigurava da su jedinstveni zahtjevi svakog kupca zadovoljeni.

1, Šta je transformator uronjen u ulje?

Uljni transformator, poznat i kao transformator uronjen u ulje, je transformatorski uređaj koji koristi hlađenje uljem za smanjenje temperature transformatora. Za razliku od suhih transformatora, glavno tijelo transformatora uronjenog u ulje ugrađeno je u zavareni čelični rezervoar za ulje napunjen izolacijskim uljem. Kada transformator uronjen u ulje radi, toplota iz zavojnice i gvozdenog jezgra se prvo pretvara u izolaciono ulje, a zatim u rashladni medij. Prema kapacitetu, može se podijeliti na uronjeni transformator za slobodno hlađenje i uronjeni transformator za prisilno hlađenje zraka.

2, Struktura i princip rada transformatora uronjenih u ulje

Uljni transformatori su strukturno slični transformatorima. Jedan je od tipova transformatora klasifikovanih prema obliku izolacije gvozdenog jezgra. Stoga ima prepoznatljive karakteristike zavojnica uronjenih u ulje, koje mogu smanjiti toplinsku mapu opreme unutar.

Osnovne komponente tipa uronjenog u ulje sastoje se od magnetnih jezgara, namotaja i čahura. Magnetno jezgro pruža put za magnetni tok. Namotaj stvara magnetsko polje koje se sastoji od zavojnice provodnika namotanog oko željeznog jezgra i izoliranog kartonskom barijerom i zaštitnim slojem. Debljina izolacionog sloja namotaja raste sa povećanjem napona. Čaura povezuje namotaj transformatora sa trafostanicom.

Uljni transformatori se koriste za distribuciju električne energije ili trafostanice. Njihovo jezgro i kalemovi su uronjeni u ulje koje može hladiti i izolirati. Ulje cirkulira kroz cijevi u zavojnici i oko komponenti zavojnice i željezne jezgre putem konvekcije. Ulje se hladi eksterno pomoću rezervoara za gorivo pri niskim nazivnim vrijednostima, a zrakom hlađenim radijatorom{3}} pri visokim nazivnim vrijednostima.

3, Vrste uljnih transformatora

Postoje dvije glavne vrste uljnih transformatora: jedno-fazni transformator i tro-fazni transformator.

A. Jednofazni transformator uronjen u ulje

B. Trofazni transformator uronjen u ulje

4, Svrha upotrebe transformatora uronjenih u ulje

Uljni transformatori se mogu postaviti na tlo, bazu ili stub za vanjsku upotrebu. Oni pružaju efikasne performanse u različitim aplikacijama, uključujući prenosne i distributivne mreže, proizvodnju obnovljive energije i male industrije.

Uljni transformator ima ogroman kapacitet, tako da će uštedjeti mnogo električne energije, minimizirati gubitak energije, uštedjeti energiju i smanjiti troškove korisnika. Ne samo to, ulje u mašini takođe može da hladi unutrašnje žičane jezgre, čime se poboljšava izdržljivost i električne performanse opreme transformatora.

5, Mjere opreza za korištenje-uljnih transformatora

1. Transformatori potopljeni u ulje koriste ulje za rad, tako da će kvalitet ulja značajno utjecati na vijek trajanja i sigurnost transformatora.

2. Tokom upotrebe potrebno je redovno pregledati i održavati sistem transformatora kako bi se osigurao normalan i siguran rad mašine. U suprotnom postoji veliki rizik od problema i ekstremne opasnosti.

3. Otpad koji proizvodi nafta sklon je zagađivanju okoliša i utječu na živote okolnih ljudi. Stoga je važno i postepeno odlaganje otpada

Tradukcija preliva : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trofazni SN/NN distributivni transformator sa SN i NN namotajima u namotanom bakru snage P=160KVA

- Usklađenost: NFC 52 100 - 52 112 i 52 113 standard ili ekvivalentan sadržaj

- Prirodno hlađenje: ONAN

- Podešavanje SN napona: isključivanjem +/- 5% u pet (5) položaja

- Tip: na postu H61

- Nazivna snaga: 160KVA

- Primarni nazivni napon: 20,000V ± 5%

- Sekundarni napon: 410V isključeno-opterećenje između faza / 240V između faze i nule

- Frekvencija: 50Hz

- napon- kratkog spoja: 4%

- Bez-gubitak opterećenja manji od ili jednak 300W

- Gubitak opterećenja manji ili jednak 2000W

- Spoj: Dyn11 sa neutralnim izlazom

- Ukrštanja SN i NN: od porcelana

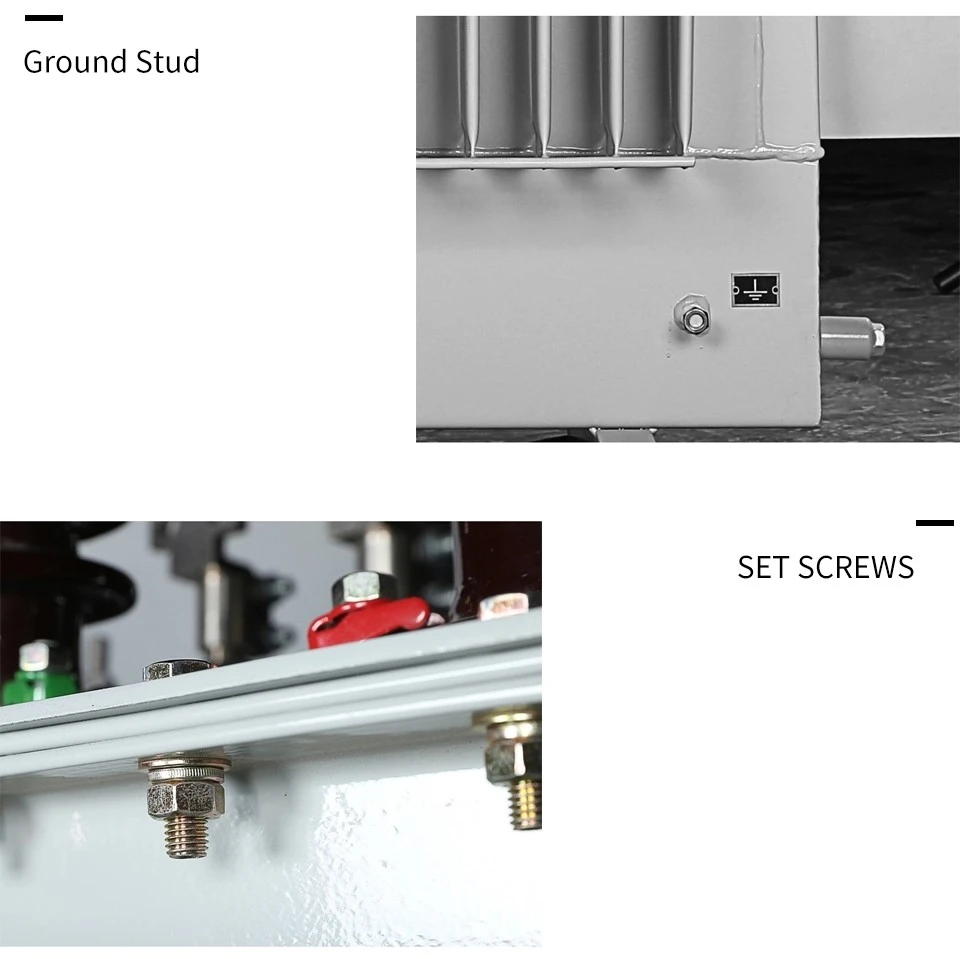

FOTOGRAFIJA PROIZVODA:

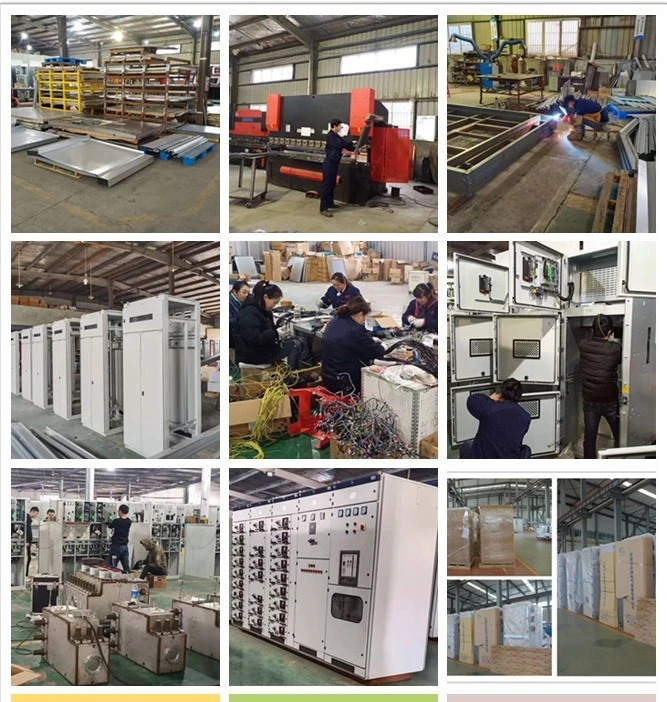

FABRIČKA RADIONICA

PAKOVANJE & DOSTAVA

IZLOŽBA

Naša usluga:

globalno{0}}obavljač na jednom mjestu.
Nudimo profesionalnu online tehnološku podršku za besplatno usavršavanje vašeg električnog rješenja
Iskusni prodajni servis i prijedlozi
Svi proizvodi s dodacima pod strogom kontrolom kvalitete i završnom inspekcijom prije slanja.
Možemo osigurati snažnu konkurentnu cijenu i proizvode pouzdanog kvaliteta
Najkonkurentnija cijena dostave od našeg vlastitog špeditera
Garancija: 12 mjeseci

Bez obzira na veliku ili malu narudžbu, možemo vam pružiti jednu-na-uslugu.

Ostali proizvodi:

FAQ

P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100% profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a mogli bismo i 100% kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju

P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovina do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za ispitivanje prskanjem soli, test mehaničkog vijeka trajanja.

P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30% T/T unaprijed, 70% bilans prije isporuke.

P10: Koju uslugu nudi kompanija?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup kako bi stigao do različitih zahtjeva kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pre-do-prodaje.

Ovaj proizvod je obično prilagođen.

Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.

Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

Evo naših primjera kupaca za vašu referencu

Uzbekistan kupac

Tehnički list N stepen 1-A: Transformator H61 20kV/400V od 100kVA
