Transformator montiran na stub

Transformator{0}}montiran na stup, služi za izlaz niskog napona iz visokog napona kroz transformator kako bi se zadovoljila potrošnja energije u području i olakšalo upravljanje mjerenjem.

Pošaljite upit

Opis

Opis proizvoda:

Nadzemni transformator se može koristiti samostalno za napajanje jednofaznog opterećenja ili kao jedna od tri jedinice u banci za napajanje trofaznog opterećenja. Jedinica može biti direktno-montirana na drveni ili betonski stub, ili klaster montirana na stub za trofaznu upotrebu.

Transformatori postavljeni na stub{0}} su dizajnirani za servisiranje stambenih nadzemnih distributivnih opterećenja. Pogodni su i za mala komercijalna opterećenja, industrijsku rasvjetu i različite primjene električne energije.

1, Šta je transformator uronjen u ulje?

Uljni transformator, poznat i kao transformator uronjen u ulje, je transformatorski uređaj koji koristi hlađenje uljem za smanjenje temperature transformatora. Za razliku od suhih transformatora, glavno tijelo transformatora uronjenog u ulje ugrađeno je u zavareni čelični rezervoar za ulje napunjen izolacijskim uljem. Kada transformator uronjen u ulje radi, toplota iz zavojnice i gvozdenog jezgra se prvo pretvara u izolaciono ulje, a zatim u rashladni medij. Prema kapacitetu, može se podijeliti na uronjeni transformator za slobodno hlađenje i uronjeni transformator za prisilno hlađenje zraka.

2, Struktura i princip rada uljnih transformatora

Uljni transformatori su strukturno slični transformatorima. Jedan je od tipova transformatora klasifikovanih prema obliku izolacije gvozdenog jezgra. Stoga ima prepoznatljive karakteristike zavojnica uronjenih u ulje, koje mogu smanjiti toplinsku mapu opreme unutar.

Osnovne komponente tipa uronjenog u ulje sastoje se od magnetnih jezgara, namotaja i čahura. Magnetno jezgro pruža put za magnetni tok. Namotaj stvara magnetsko polje koje se sastoji od zavojnice provodnika namotanog oko željeznog jezgra i izoliranog kartonskom barijerom i zaštitnim slojem. Debljina izolacionog sloja namotaja raste sa povećanjem napona. Čaura povezuje namotaj transformatora sa trafostanicom.

Uljni transformatori se koriste za distribuciju električne energije ili trafostanice. Njihovo jezgro i kalemovi su uronjeni u ulje koje može hladiti i izolirati. Ulje cirkulira kroz cijevi u zavojnici i oko komponenti zavojnice i željezne jezgre putem konvekcije. Ulje se hladi eksterno pomoću rezervoara za gorivo pri niskim nazivnim vrijednostima, a zrakom hlađenim radijatorom{3}} pri visokim nazivnim vrijednostima.

3, Vrste uljnih transformatora

Postoje dvije glavne vrste uljnih transformatora: jedno-fazni transformator i tro-fazni transformator.

A. Jednofazni transformator uronjen u ulje

B. Trofazni transformator uronjen u ulje

4, Svrha upotrebe transformatora uronjenih u ulje

Uljni transformatori se mogu postaviti na tlo, bazu ili stub za vanjsku upotrebu. Oni pružaju efikasne performanse u različitim aplikacijama, uključujući prenosne i distributivne mreže, proizvodnju obnovljive energije i male industrije.

Uljni transformator ima ogroman kapacitet, tako da će uštedjeti mnogo električne energije, minimizirati gubitak energije, uštedjeti energiju i smanjiti troškove korisnika. Ne samo to, ulje u mašini takođe može da hladi unutrašnje žičane jezgre, čime se poboljšava izdržljivost i električne performanse opreme transformatora.

5, Mjere opreza za korištenje-uljnih transformatora

1. Transformatori potopljeni u ulje koriste ulje za rad, tako da će kvalitet ulja značajno utjecati na vijek trajanja i sigurnost transformatora.

2. Tokom upotrebe potrebno je redovno pregledati i održavati sistem transformatora kako bi se osigurao normalan i siguran rad mašine. U suprotnom postoji veliki rizik od problema i ekstremne opasnosti.

3. Otpad koji proizvodi nafta sklon je zagađivanju okoliša i utječu na živote okolnih ljudi. Stoga je važno i postepeno odlaganje otpada

Karakteristike transformatora{0}}a:

- Jednofazni transformator sa ekonomičnijim troškovima

- Vrsta punjena uljem za način hlađenja

- Sa malim gubicima i visokom efikasnošću

- To je napredni dizajn za povećanje snage kratkog-spoja, toplinske snage

- Izdržljiva i otporna na koroziju završna obrada zadovoljava sve ANSI/IEC/BS standarde.

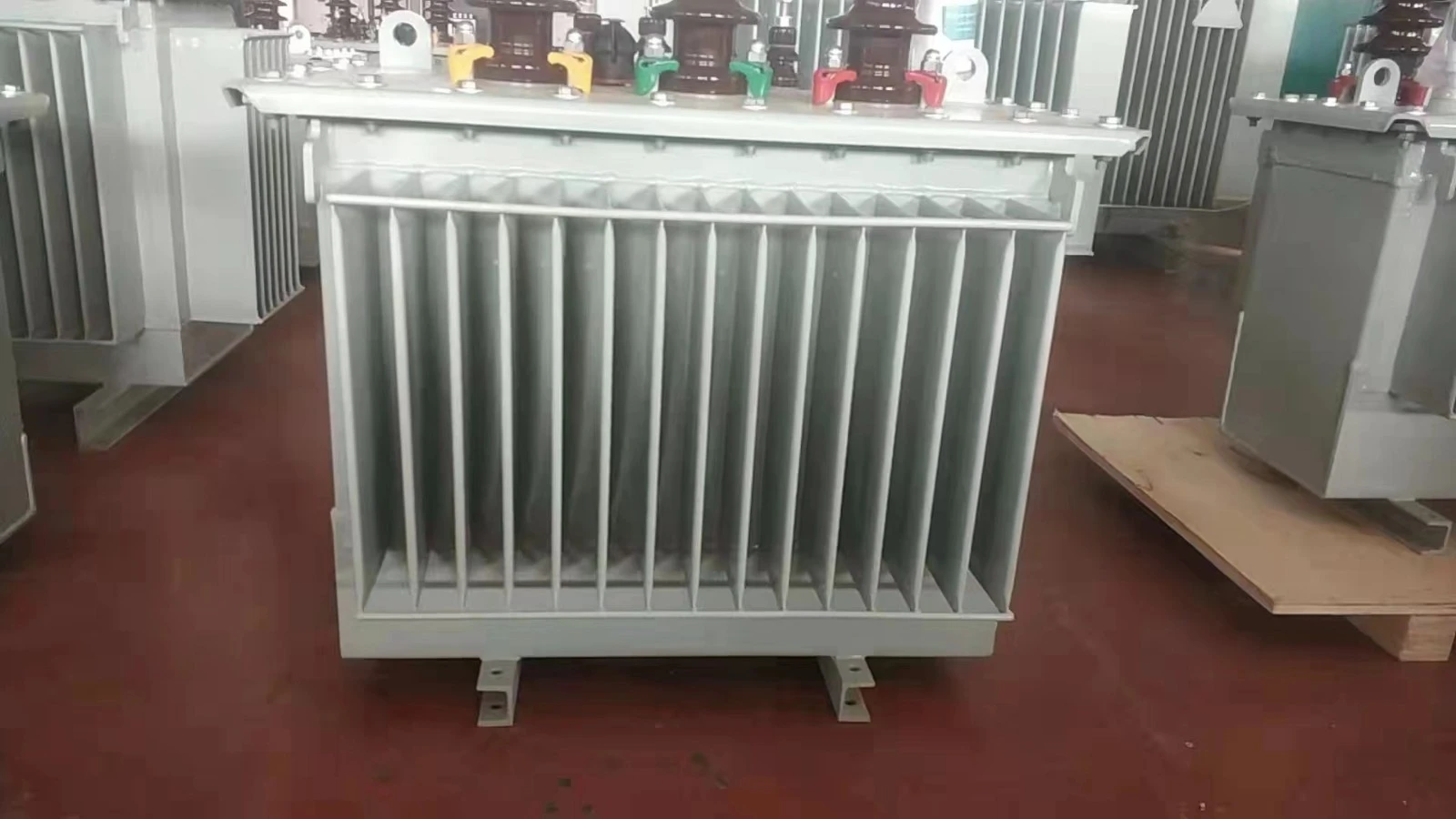

FOTOGRAFIJA PROIZVODA

_20230320093321

_20230320093328

_20230320093334

_20230512090945

_20230512091119

Overhead Structure(001)

H59 OIL TRANSFORMER

H59

H61

oil immersed transformer (3)

oil immersed transformer (8)

Traduction pour : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trofazni SN/NN distributivni transformator sa SN i NN namotajima u namotanom bakru snage P=160KVA

- Usklađenost: NFC 52 100 - 52 112 i 52 113 standard ili ekvivalentan sadržaj

- Prirodno hlađenje: ONAN

- Podešavanje SN napona: isključivanjem +/- 5% u pet (5) položaja

- Tip: na postu H61

- Nazivna snaga: 160KVA

- Primarni nazivni napon: 20,000V ± 5%

- Sekundarni napon: 410V isključeno-opterećenje između faza / 240V između faze i nule

- Frekvencija: 50Hz

- napon- kratkog spoja: 4%

- Bez-gubitak opterećenja manji od ili jednak 300W

- Gubitak opterećenja manji ili jednak 2000W

- Spajanje: Dyn11 sa neutralnim izlazom

- Ukrštanja SN i NN: od porcelana

FACTORY

production line1

workshop

CERTIFIKAT

CQC

IZLOŽBA

PREGLED KOMPANIJE

Naši proizvodi:

52.7(001)

FAQ

P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100% profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a mogli bismo i 100% kontrolirati kvalitetu proizvoda.

P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju

P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovina do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za ispitivanje prskanjem soli, test mehaničkog vijeka trajanja.

P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C je prihvatljiv. 30% T/T unaprijed, 70% bilansa prije isporuke.

VIŠE VIDEA

Facebook

https://www.facebook.com/bob.niu.35/

Youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

Twitter

https://twitter.com/FengyuanE

Ovaj proizvod je obično prilagođen.

Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.

Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

Evo naših primjera kupaca za vašu referencu

Togo kupac

DESIGNATIONS	JEDINICE	SPECIFIČNI PODACI	PODACI KANDIDATA
Maker		Treba naznačiti
Referentni standard		IEC 60076
Tip		Faza
PDV		Hermetic
Izvršenje		Tropicalized
Dielektrik		Ulje bez PCB{0}}a
Instalacija		Na stubu
Radna temperatura okoline	stepen	45
Nazivna frekvencija	Hz	50
Nazivna snaga	Kva	100
Nazivni primarni napon	Kv	20
Nivo izolacije dodijeljen osnovnoj školi	Kv	24
Broj faza u osnovnoj školi		03
Sekundarni napon	V	400/230
Opseg podešavanja napona na M strani kada je neopterećen	%	±2.5
Spojnica		DYn11
Napon kratkog spoja	%	4 – 4.5
Neutralne veličine za jedno opterećenje	%	100
Maksimalni gubici vakuuma	W	230 - 460
Gubici zbog Maxi opterećenja	W	1450 - 2350
Maksimalna stabilna{0}}temperatura ulja	stepen	55
Maksimalna temperatura namotaja u stacionarnom stanju	stepen	60
Materijal za namotavanje		Elektrolitički bakar
Maksimalni nivo buke	Db	52
Zadržavanje industrijske frekvencije 50Hz, 1 min	Kv	50 – 70
Otpornost na udarne talase (1,2/50 mikrona)	Kv	125 - 170
Hlađenje		ONAN
Natpisna pločica		01
Priključak za uzemljenje		01
Dimenzije Visina/širina/dubina	mm x mm x mm	1200 X 1270 X 820
Ukupna masa transformatora uključujući ulje	Kg	700
Masa ulja	Kg	160
PAINT
		§ Tropski i anti-rđe
	Broj	§ Slojevi
		§ Vezivo
		§ Boja
		Planovi i tehnički dijagrami se dostavljaju.
