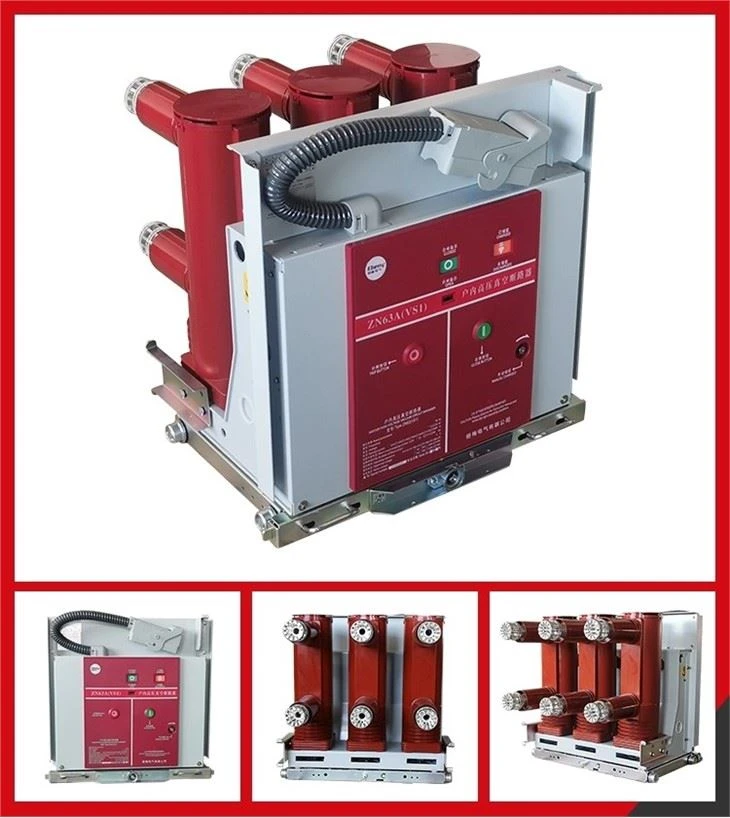

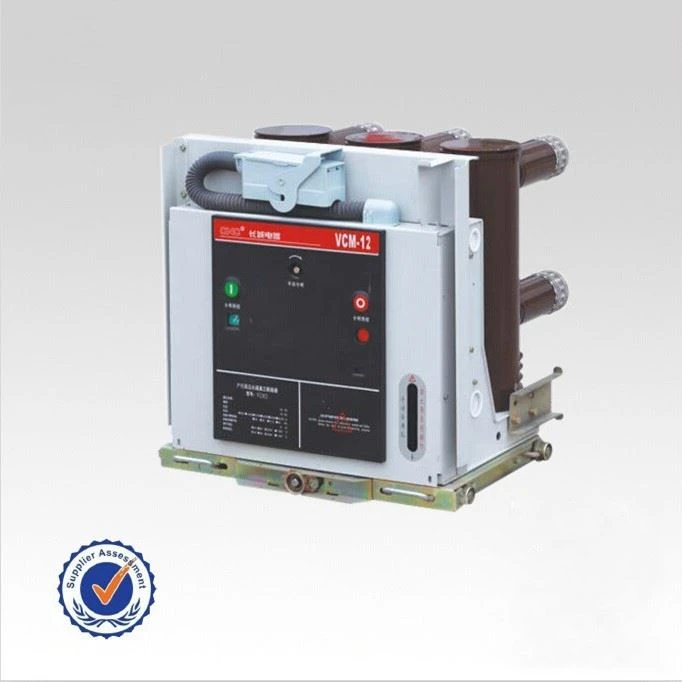

6KV VS1 Indoor Vaccum Breaker

Zahtjevi okoline Nadmorska visina ne smije prelaziti 1000m;B. temperatura okoline, maksimalna temperatura plus 40 stepeni, maksimalna temperatura od 15 stepeni (dozvoljava samo - 30 stepen skladištenja);C. Vlažnost okoline: dnevna prosječna relativna vlažnost iznosi 95 posto, a mjesečna prosječna relativna vlažnost je manja od 90 posto, dnevna prosječna oštrina pritiska zasićene pare bila je 2,2 * 10 ^ 3 mpa. Dnevna prosječna oštrina zasićenog pritiska pare bila je 1,8 * 10 ^ 3 mpaD. Bez vatre, bez opasnih obloga, bez ozbiljne kontaminacije, bez hemikalije Fuji i bez nasilnog potresanja. Ako postoje posebni uvjeti upotrebe, molimo obavijestite proizvođača prilikom naručivanja.

Pošaljite upit

Opis

circuit breaker (2)

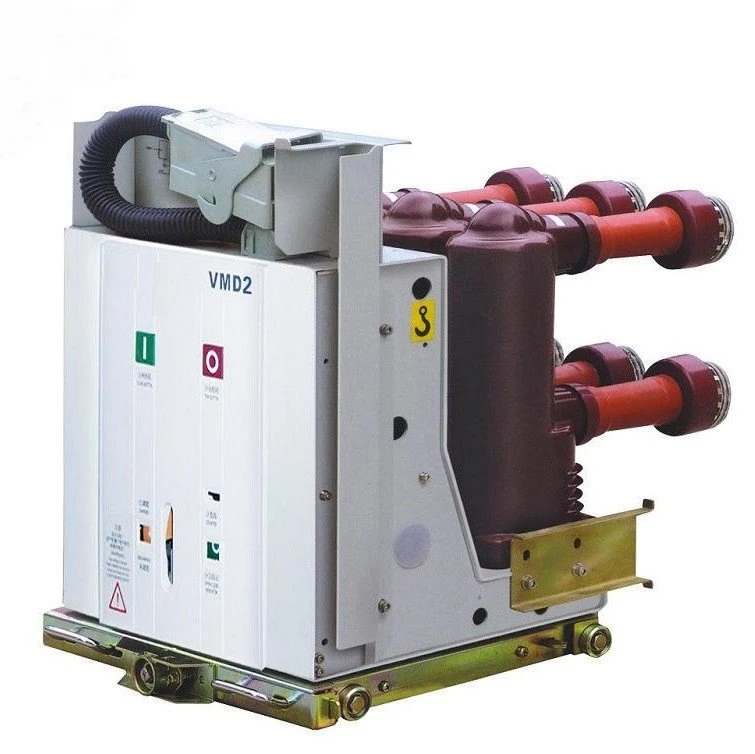

circuit breaker (3)

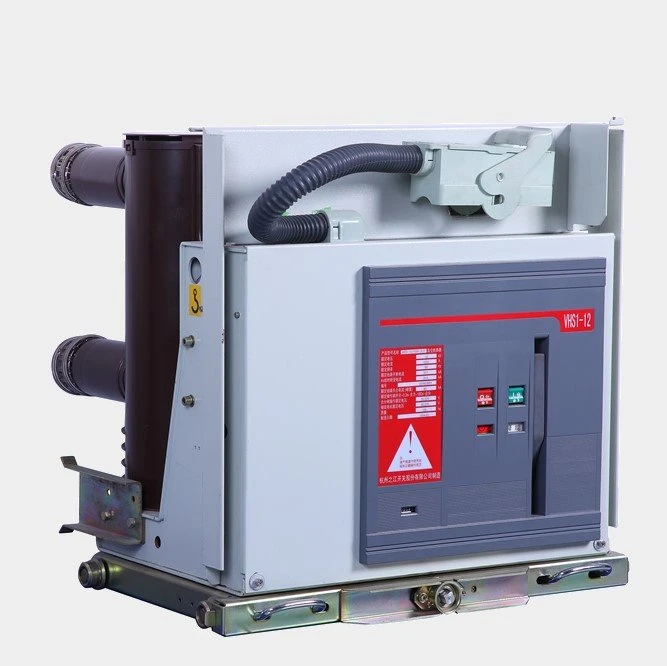

circuit breaker (4)

circuit breaker (5)

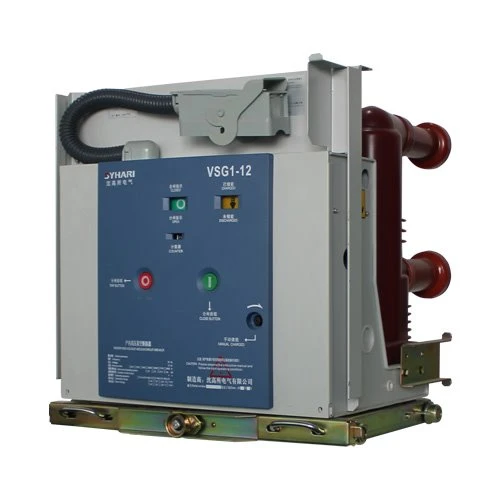

circuit breaker (6)

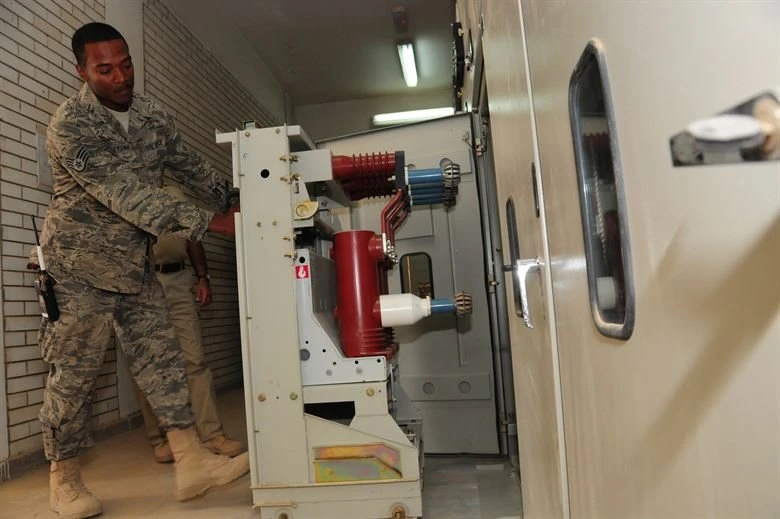

circuit breaker (7)

Glavni tehnički parametri:

NO	Stavka	Jedinice	Tehnički parametri
1	Nazivni napon	KV	12
2	Nazivni otporni napon kratkotrajne frekvencije snage		42/48 (međufaza, tlo/prelom)
3	Nazivni otporni napon impulsa groma		42/48 (međufaza, tlo/prelom)
4	Nazivna frekvencija	Hz	50
5	Nazivna struja	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
6	Nazivna struja prekida kratkog spoja	KA	20/25	31.5	40
7	Nazivni kratkotrajni otporni napon	KA	20/25	31.5	40
8	Nazivno trajanje kratkog spoja	S	4
9	Nazivna vršna otporna struja	KA	50/63	80	100
10	Nazivna struja zatvaranja kratkog spoja	KA	50/63	80	100
11	Izdržljivi napon frekvencije sekundarnog kola (1 min)		2000
12	Nazivna struja prekidanja pojedinačne/pozadinske grupe kondenzatora	A	630/400(40kA:800/400)
13	Nazivna struja zatvaranja kondenzatorske banke		12,5 (frekvencija nije veća od)
14	Mehanički život	KA	20000
15	Nazivna strujna prekidna vremena (električni vijek)	KA	20000
16	Nazivna vremena prekida struje kratkog spoja	puta	50 (40KA Manje ili jednako 30)
17	Dinamički i statički kontakti omogućavaju habanje kumulativne debljine	mm	3
18	Vrijeme skladištenja energije	s	Manje ili jednako 10
19	Udaljenost otvaranja kontakta	mm	11±1
20	Prekomjerno putovanje	mm	3.5±0.5
21	Vrijeme zatvaranja kontakta	gospođa	Manje ili jednako 2 (40KA Manje ili jednako 3)
22	Trofazni razdvojeni/zatvoreni period	gospođa	Manje ili jednako 2
23	Prosječna brzina otvaranja (kontakti su razdvojeni sa -8mm)	m/s	1.2±0.2
24	Otpor glavne provodne petlje	m/s	0.6±0.2
25	Otpor glavne provodne petlje	μΩ	Manje ili jednako 50(630A) Manje ili jednako 45(1250A) Manje ili jednako 40 (1600,2000A) Manje ili jednako 35 (2500A ili više)
26	Nazivna sekvenca operacija		0-0.3s-Co-180s-Co
