Državni dobavljač projekta KYN28A-12 Visoko/srednji/niskonaponski razvodni uređaj

Snabdjevač državnog projekta KYN28A-12 rasklopni uređaj visokog/srednjeg/niskog napona





Funkcionalne jedinice visokonaponskih razvodnih uređaja:

1. Glavna sabirnica (generalno raspoređena u dvije strukture: "pin" ili "1")

2. Prostorija za prekidače

3. Kabelska soba

4. Štafeta i prostorija za instrumente

5. Mala sabirnica na vrhu ormara

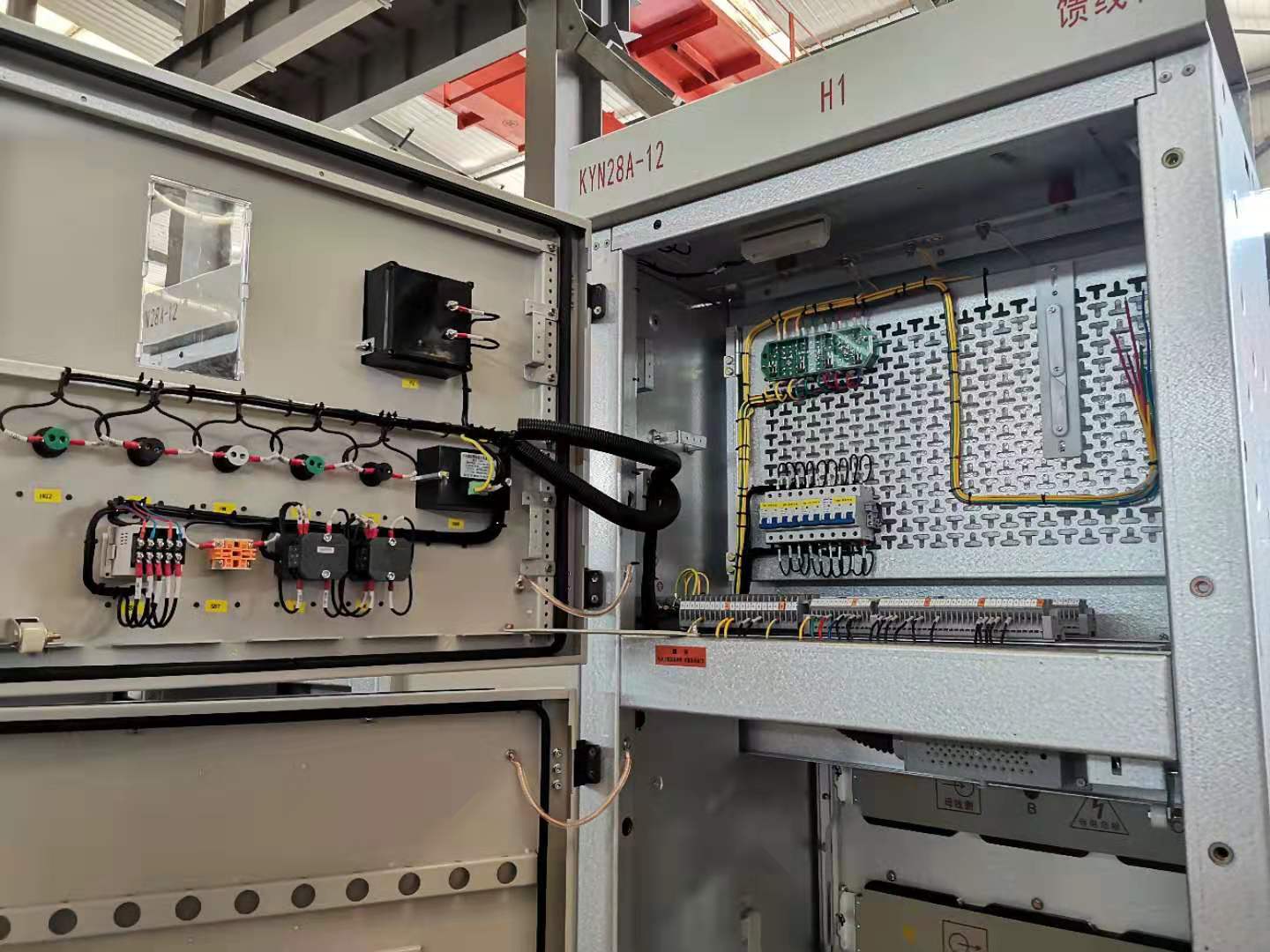

6. Sekundarni terminalni odjeljak



Funkcije razvodnog uređaja

Rasklopni uređaj ima funkcije kao što su nadzemni dolazni i odlazni vodovi, kablovski dolazni i odlazni vodovi, te priključak na sabirnicu.



Sastav razvodnog uređaja

Rasklopni uređaj treba da ispunjava relevantne zahtjeve standarda GB3906-1991 "3-35 kV AC Metal Enclosed Switchgear", koji se sastoji od dva dijela: kućišta ormara i prekidača. Tijelo ormara se sastoji od kućišta, električnih komponenti (uključujući izolacijske dijelove), raznih mehanizama, sekundarnih terminala i ožičenja.



Uslovi usluge



◎ Temperatura ambijentalnog vazduha: -15 stepen ~ plus 40 stepeni ;



◎ Relativna vlažnost: Dnevni prosjek 95 posto, i dnevni prosjek pritiska vodene pare < 2,2 kPa;

◎ Mjesečni prosjek «90 posto, a mjesečni prosjek pritiska vodene pare < 1,8kPa;

© Nadmorska visina: ^1000m;

◎ Seizmički intenzitet: ne iznad Ms8.

◎ Ambijentalni vazduh ne bi trebalo da sadrži zagađenje korozivnim ili zapaljivim gasom ili parom;

◎ Nema očiglednih vibracija;





Glavni tehnički parametri
Nazivni napon	.....................................	kV	3.6,7.2,12
Nazivna frekvencija	.....................................	Hz	50
Nazivna struja prekidača	.....................................	A	630/4000
Nazivna struja rasklopnog uređaja	.....................................	A	630/4000
Nazivna kratkotrajna otporna struja (4S)	.....................................	kA	20,25,31.5,40
Nazivna vršna otporna struja (vršna)	.....................................	kA	50,63,80,100
Nazivna struja prekida kratkog spoja	.....................................	kA	20,25,31.5,40
Nazivni nivo izolacije 1 min. otporni napon frekvencije snage	Stub-polu, stub-zemlja	kV	24,32,42
	Između otvorenih kontakata	kV	24,32,48
Izdržljivi napon impulsa groma (vrh)	Stub-polu, stub-zemlja	kV	40,60,75
	Između otvorenih kontakata	kV	46,70,85
Kućište je IP4X, a IP2X kada se otvore vrata odjeljka i komore prekidača





Karakteristike



1: STROG korak zaštite kako bi se osigurala lična sigurnost



2: U kablovsku prostoriju može se ugraditi čak 9 jednožilnih kablova



3: Pozicije za rad i testiranje će biti uspostavljene za ručna kolica, a obje pozicije su opremljene sigurnim i pouzdanim uređajem za pozicioniranje i uređajem za prikaz



4: Kućište je u potpunosti sastavljeno od aluminizirane i pocinčane čelične ploče, koje su strojno obrađene i savijene alatnom mašinom, a zatim pričvršćene vijcima.



5: Ima visoku mehaničku čvrstoću i osigurana je njegova urednost i ljepota.



6: Vrata centrale su poprskana plastikom, također imaju jaku otpornost na udarce i zaštitu od korozije.



7: Primarni prekidač može biti opremljen vakuumskim prekidačem VD4 i C3 serijom fiksnog prekidača opterećenja od ABB-a, razni domaći vakuumski prekidači (kao što su VS1, VH1, VK, ZN28) također se mogu nabaviti umjesto istih stranih proizvodi.



8: Prednja vrata su ugrađena sa prozorom za posmatranje kako bi se provjerilo radno stanje komponenti unutar prostorije



Koji su uobičajeni razlozi visoke temperature KYN28 visokonaponskih sklopnih uređaja?



Stvarni porast temperature unutar KYN28 visokonaponskog razvodnog uređaja, posebno u spojnim dijelovima sabirnice, obično je veći od podataka izmjerenih u tipskom ispitivanju. Glavni razlozi:



(1) Podaci o tipskom ispitivanju obično se popunjavaju u laboratoriji, a trajanje nije dugo i obično ne prelazi 8 sati. Nema kumulativnog efekta porasta temperature i ne može biti ekvivalentan opremi koja radi dugo vremena i nastavlja proizvoditi toplinu.

(2) Različiti metali imaju različite efekte ekspanzije.

Koeficijent ekspanzije metala čeličnih vijaka je mnogo manji od koeficijenta bakrenih i aluminijskih sabirnica, posebno bakrenog vodootpornog spoja JG-TM vijčanih spojeva opreme. Tokom rada, sa promenama struje opterećenja i temperature, stepen širenja i kontrakcije aluminijuma ili bakra i gvožđa će varirati, što će rezultirati puzanjem. To je spora plastična deformacija metala pod naprezanjem, a proces puzanja je također usko povezan s temperaturom na spoju.

Praksa je dokazala da kada radna temperatura na spoju pređe 80 stepeni C, metal spoja će se proširiti zbog pregrijavanja, što dovodi do poremećenog položaja kontaktne površine, formiranja malih šupljina i oksidacije. Kada se struja opterećenja smanji i temperatura se vrati u prvobitni položaj kontakta, zbog pokrivenosti oksidnog filma na kontaktnoj površini, nemoguće je imati direktan kontakt između metala tokom originalne instalacije. Povećani kontaktni otpor uzrokovan svakim ciklusom promjene temperature će povećati toplinu sljedećeg ciklusa, a povećana temperatura će dodatno pogoršati radno stanje zgloba, formirajući tako začarani krug.

(3) Nepravilan pritisak na vijke za pričvršćivanje spojnih dijelova.

Neki ljudi koji rade na montaži ili održavanju vjeruju da što su vijci za povezivanje čvršći na spoju vodiča, to bolje, ali zapravo nije.

Posebno za aluminijske sabirnice, koeficijent elastičnosti je mali. Kada pritisak matice dostigne određenu kritičnu vrijednost pritiska, ako je čvrstoća materijala loša i nastavi se sa dodavanjem neodgovarajućeg pritiska, to će uzrokovati deformaciju i podizanje kontaktne površine, umjesto toga smanjiti kontaktnu površinu i povećati otpor kontakta, čime se utiče na kontaktni efekat provodnika.

(4) Provodljivost odabranog materijala provodnika ne zadovoljava zahtjeve, uglavnom zbog nedovoljne čistoće provodničkih sirovina.

(5) Drugi faktori na gradilištu, kao što su nepravilna instalacija i procesi održavanja, kao što su neadekvatna obrada, neravnina, glatkoća i nedostatak namenske maziva na kontaktnoj površini sabirnice tokom obrade, povezivanja i ugradnje, mogu dovesti do smanjenje efektivne kontaktne površine i povećanje kontaktnog otpora, što rezultira zagrijavanjem.



















P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100 posto profesionalni proizvođač sa 20 godina iskustva u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a mogli bismo i 100 posto kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju



P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovog materijala do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za raspršivanje soli, test mehaničkog vijeka trajanja.



P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C je prihvatljiv. 30 posto T/T unaprijed, 70 posto stanje prije isporuke.



P10: Koju uslugu nudi kompanija?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup kako bi stigao do različitih zahtjeva kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pretprodaje do nakon prodaje.



Ovaj proizvod je obično prilagođen.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna
