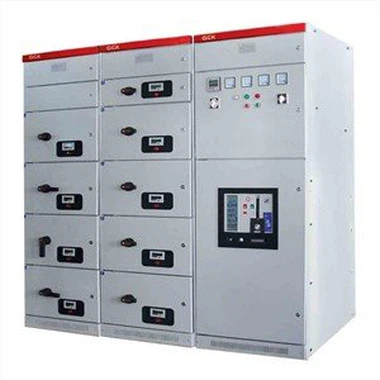

MNS razvodni ormar

1, Pregled proizvoda

MNS Niskonaponska izvlačiva rasklopna oprema je moja fabrika u skladu sa potražnjom tržišta i razvojem nove generacije niskonaponskih rasklopnih uređaja, tehničkih standarda proizvoda u skladu sa IEC439 "Niskonaponska rasklopna oprema i upravljačka oprema"; GB72} 1 Standardni zahtjev "Niskonaponska rasklopna i upravljačka oprema":
MNS Niskonaponski izvlačivi sklopni uređaji za elektrane, trafostanice, petrohemiju, metalurgiju valjaonica, tekstilna i druga industrijska preduzeća i stambena/regionalna. Visoke zgrade i druga mjesta, kao AC 50 ~ 60Hz, nazivni radni napon od 660V pretvaranje snage i ispod elektroenergetskog sistema opreme za distribuciju, distribuciju i kontrolu.

2, normalni uslovi upotrebe

2.1 Temperatura ambijentalnog vazduha ne viša od plus 40 stepeni, ne niža od -5 stepena, a prosečna 24h temperatura nije viša od plus 35 stepeni.
2.2 Atmosferski uslovi: prečistač vazduha, relativna vlažnost na najvišoj temperaturi od deset 4O stepeni ne više od 50 procenata, na nižoj temperaturi dozvoljava veću relativnu vlažnost, na primer deset 20 stepeni do 90 procenata, ali treba uzeti u obzir promene temperature povremeno može proizvesti umjerenu kondenzaciju ..
2.3 visina ne prelazi 2000rn,
2.4 sredstva su prilagođena sledećim temperaturama transporta i skladištenja: - opseg od 25 stepeni do 55 stepeni u kratkom vremenu (manje od 24h) do plus 70 stepeni, kod ovih uređaja ne bi trebalo da trpe ekstremne temperature do bilo kakvih nepovratnih oštećenja, ali pod normalnim uslovima treba da bude u stanju da radi kako treba.
2.5 Ako gore navedeni uslovi nisu ispunjeni, korisnik i proizvođač će se riješiti konsultacijom.
2.6 Kada se ovaj uređaj koristi u projektima izgradnje nafte ili nuklearne elektrane na moru. Treba potpisati sporazum o tehnologiji.

3, Struktura

Osnovna jedinica montažne strukture grupnog stolnog ormara, svi konstruktivni dijelovi su pocinčani orman, pričvršćeni za osnovni ormar međusobno povezani samourezujućim vijcima ili 8,8 šesterokutnim vijcima, zatim program treba promijeniti, sa odgovarajućim vratima, zaptivnu ploču , pregrade, montažne konzole i sabirnice, funkcionalne jedinice i ostali dijelovi, sastavljeni u kompletan sistem, veličina dijelova aparata, veličina odjeljka za implementaciju modula (jedinica modula E=25mm. ispod)

3. centar za distribuciju električne energije (u daljem tekstu PC)

3.1.1 PC ormar je podijeljen u četiri odjeljka:
U stražnjem dijelu ormarića; horizontalni odjeljak za autobus;
Pretinac funkcionalne jedinice ispred lijevog prednjeg vrha ili ormarića;
Pretinac za kablove: ispred donjeg dijela prednjeg ormarića ili ormarića desno;
Kontrola nazad u hladnu komoru: ispred gornjeg dela ormarića;
Odvojene mjere;
Horizontalni odjeljak sabirnica i odjeljak funkcionalne jedinice, odjeljak za kablove između sendvič ploče s melaminskom fenolnom ili čeličnom pregradom:
Pretinac između upravljačkog kruga i odjeljka funkcionalne jedinice s odvojenim kućištem od poliuretanske pjene otporne na vatru:
Pretinac za funkcionalnu jedinicu između lijevog i desnog ugla prostorije ugla kabela sa čeličnim vrhovima

3.1.2 instaliran samo u okviru ogromnog prekidača. Može se postići izvan kabineta u zatvorenom stanju ručno. Divizija i zamoljena da izvrši uvid u stanje prekidača i pozicioni odnos između pogonskog mehanizma i vrata, utvrdili su da je prekidač u probnom ili radnom položaju.
3.1.3 dizajn između glavnog kola i pomoćnog kola u zasebnu strukturu, a ostali instrumenti, svetla i dugmad Jedinice pomoćnog kola su montirane na plastičnu ploču, zadnju ploču sa vatrostalnom poliuretanskom penom od plastičnog kućišta i odvojene od glavnog kola .
