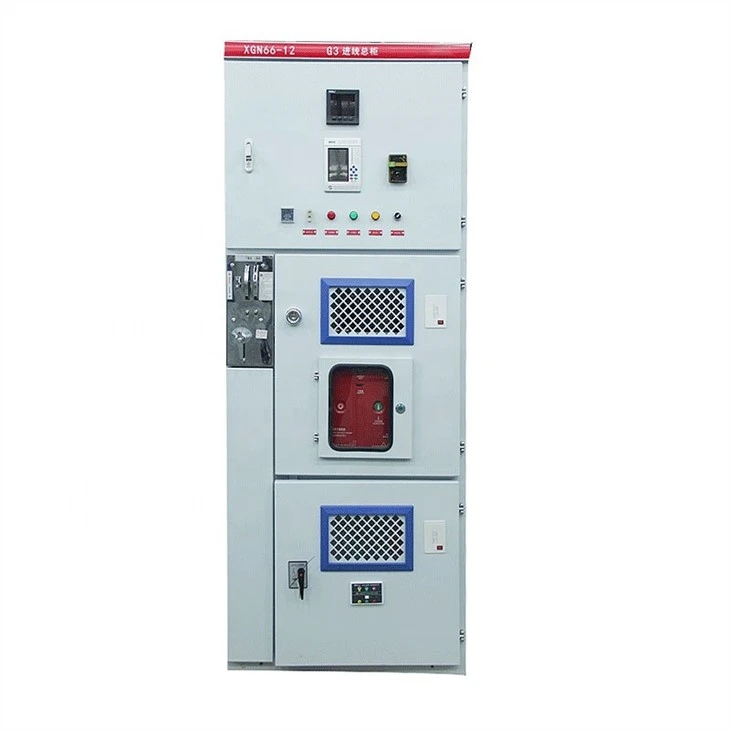

HV XGN66-12 35KV razvodna ploča

HV XGN66-12 35KV rasklopna ploča XGN66-12 tip fiksne zatvorene rasklopne jedinice je nova generacija kompletnih kompleta visokonaponske električne opreme naše kompanije. Ovaj proizvod je male veličine, samo 50 posto zapremine običnih razvodnih ormara: prekidači imaju visoku pouzdanost i dobre performanse: Mehanizam zaključavanja je pouzdan i jednostavan. Razvodni orman je unutrašnji komplet od 3.6.7.2.12kV trofazne naizmjenične struje 50Hz jednostruke sabirničke segmentacije za prijem i distribuciju električne energije. Takođe ima funkcije kontrole, zaštite i nadgledanja kola. Može se koristiti u raznim vrstama elektrana, trafostanica, industrijskih i rudarskih preduzeća, visokih zgrada i na drugim mjestima. Takođe se može kombinovati sa ormanima sa prstenastom mrežom i koristiti u rasklopnim stanicama.

Pošaljite upit

Opis

HV XGN66-12 35KV rasklopna ploča

Ovaj proizvod je apsorbovao stranu naprednu tehnologiju. Male je veličine, samo 50 posto zapremine običnog prekidača; kabinet je velike veličine i dobre performanse; "pet-proof" mehanizam za zaključavanje, jednostavne i druge prednosti, orman je 3.6, 7.12kV trofazna snaga 50Hz Jednostruka sabirnica prenosi kompletan set unutrašnjih uređaja za prijem i distribuciju energije. Takođe ima funkcije kontrole, zaštite i nadgledanja kola. Može se koristiti u raznim vrstama elektrana, trafostanica i industrijskih i rudarskih preduzeća u visokim zgradama i drugim mjestima. Može se kombinovati sa prstenastim mrežnim ormarićima i takođe se otvara i zatvara.

Kabinet

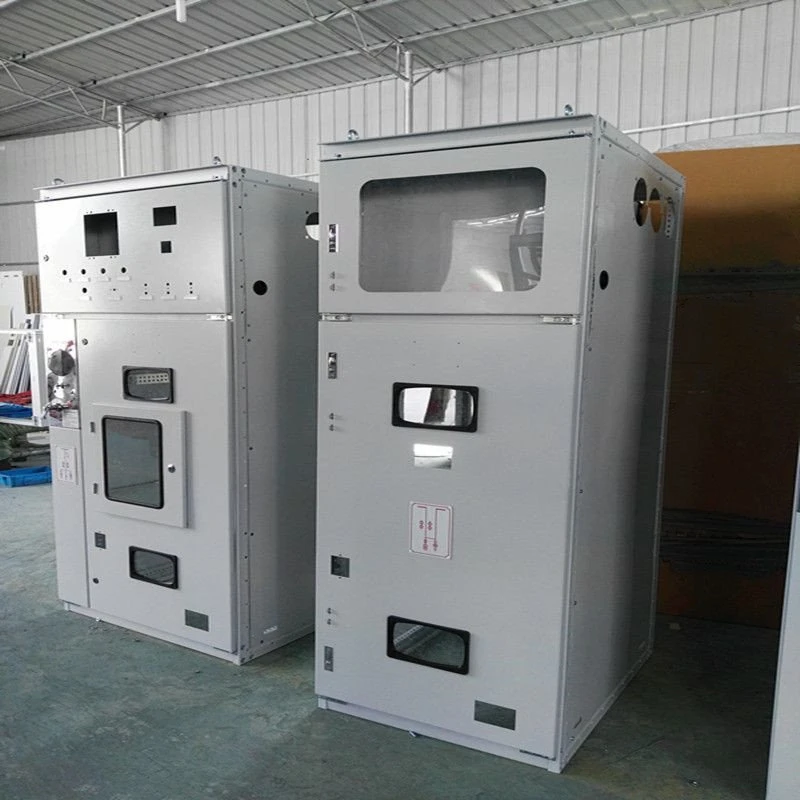

Kućište razvodnog uređaja izrađeno je od čelične ploče ili aluminijum-cink ploče i obrađeno CNC alatnim mašinama, koji ne samo da ima visoku preciznost, već ima i jaku otpornost na koroziju i oksidaciju. Ukupna težina ormara je manja od ostalih ormara opreme, a mehanička čvrstoća je visoka. Ciklus obrade i proizvodnje je kratak. , Dijelovi imaju snažnu svestranost, a površina drevnog zemljišta je mala, što je pogodno za organizaciju proizvodnje.

Odeljak

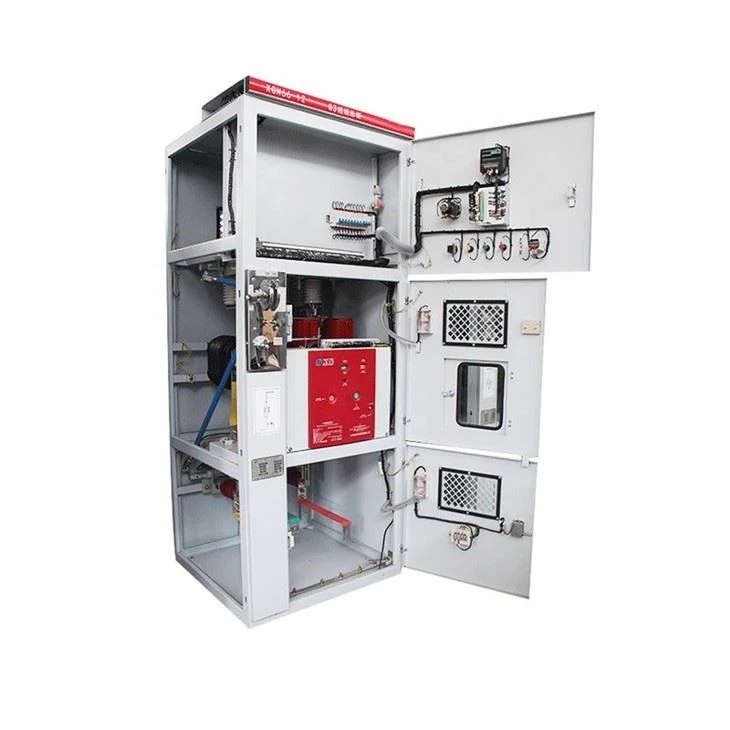

Glavne električne komponente razvodnog uređaja imaju nezavisne odjeljke. Prema različitim funkcijama, po pregradama se dijele na prostoriju za ručna kolica, sobu sa sabirnicama, kablovsku sobu i prostoriju za relejne instrumente. Prostorije su odvojene metalnim zaštitnim pločama. Sve školjke pregrada su nezavisno uzemljene, a nivo zaštite svakog odeljka dostiže IP2X; osim relejne sobe, ostala tri odjeljka imaju svoje kanale za smanjenje pritiska.

Uređaj za blokiranje

Zglobovi između glavnog prekidača, ručnih kolica, prekidača za uzemljenje i vrata ormarića usvajaju obavezne mehaničke metode zaključavanja kako bi ispunili funkciju "pet prevencije". Ručna kolica prekidača mogu se zatvoriti samo kada je prekidač u otvorenom/testnom položaju ili radnom položaju; a nakon otvaranja prekidača, pogonskim mehanizmom ručnih kolica se ne može upravljati i ručna kolica se ne mogu pomicati kako bi se spriječilo opterećenje ručnih kolica sa prekidačem.

Uređaj za uzemljenje veze

U kablovskoj prostoriji je predviđena posebna sabirnica za uzemljenje 6x50mm2. Ova sabirnica može proći kroz susjedne ormare i uspostaviti dobar kontakt sa ormarom kako bi se spriječili električni udari. Impedansa ljudskog tela i uslovi okoline, obezbeđuju normalan rad elektroenergetskog sistema i sprečavaju udare groma. Opasnost od statičkog elektriciteta javlja se kada se pojavi munja

Heater

Kako bi se spriječila opasnost od kondenzacije u klimi sa visokim promjenama temperature ili vlažnosti. Ugradite grijače u prostoriju za prekidače i prostoriju za kablove za korištenje u gore navedenom okruženju i za sprječavanje korozije. Visokonaponski sklopni uređaj ima uređaj za grijanje za jednostavnu kontrolu temperature i vlažnosti. Kada je temperatura rasklopnog uređaja niža od tražene vrijednosti, a vlažnost viša od potrebne vrijednosti, uređaj za grijanje se aktivira.

XGN-12 (2)

XGN-12 (3)

XGN-12

XGN15-12 (2)

XGN15-12

XGN66-12 (2)

XGN66-12 (13)

Glavni tehnički parametri rasklopnih uređaja
projekat	jedinica	Tehnički parametri
Nazivni napon	KV	3.6 7.2 12
Nazivna frekvencija snage izdrži napon	KV	Na zemlju, naizmenično: 42 Prelom: 48
Nazivni otporni napon impulsa groma	KV	Na zemlju, naizmenično: 75 Prelom: 85
Nazivna frekvencija	Hz	50
Nazivna struja	A	630 1250
Nazivna struja prekida kratkog spoja (efektivna vrijednost)	kA	20 25 31.5
Nazivna struja kratkog spoja (vršna vrijednost)	kA	50 63 80
Nazivna dinamička stabilna struja (vršna vrijednost)	kA	50 63 80
Nazivna struja termičke stabilnosti 4s (efektivna vrijednost)	kA	20 25 31.5
Nivo zaštite		IP2X
Dimenzije (širina * dubina* visina)	mm	90010002300
težina	Kg	≈60
