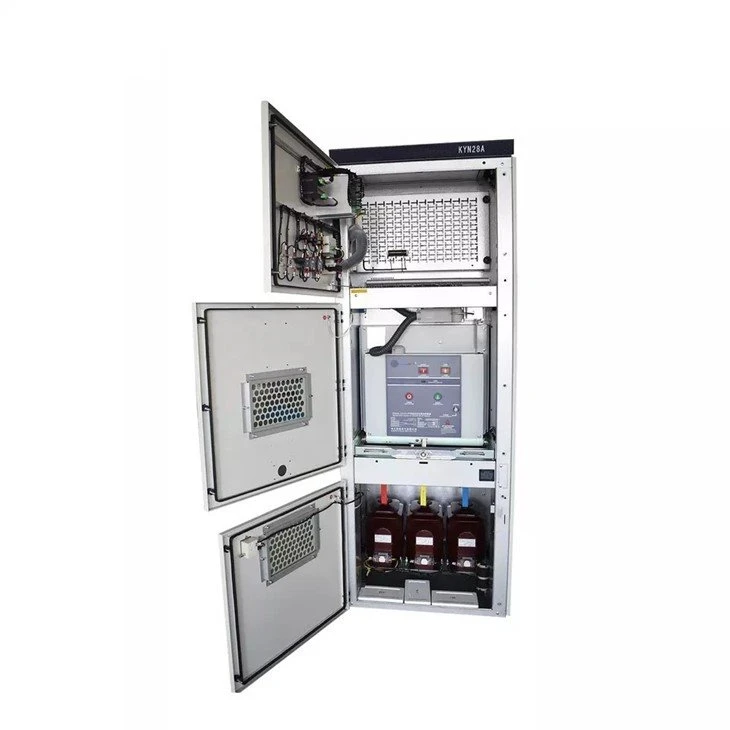

KYN28A-12 visokonaponska metalna rasklopna ploča je unutrašnji komplet trofaznog sistema naizmjenične struje 50Hz sa jednom sabirnicom, koji se koristi za prijem i distribuciju mrežne snage od 10kv i niže. Okruženje korišćenja Temperatura ambijentalnog vazduha ne bi trebalo da bude viša od plus 45 stepeni i ne niža od...

Pošaljite upit

Opis

Koristi okruženje

Temperatura ambijentalnog vazduha ne bi trebalo da bude viša od plus 45 stepeni i ne niža od 25 stepeni.

Atmosferski uslovi: dnevni prosjek nije veći od 95 posto, a mjesečni prosjek nije veći od 90 posto.

Nadmorska visina ne prelazi 2000 metara.

Uređaj se postavlja na mjestu gdje ne postoji opasnost od požara, eksplozije, jakih vibracija i udara, te gdje nije dovoljno izložiti električne komponente nezasluženoj koroziji.

Intenzitet zemljotresa ne prelazi 8.

High Voltage Metal-clad Switchgear Panel

Strukturne karakteristike

1. Potpuno metalni oklop, sklopljena konstrukcija, široka kombinovana šema.

2. Orman je izrađen od uvoznog aluminijum-pocinkovanog čeličnog lima. Obrađuje se pomoću CNC alatnih mašina, usvaja napredni proces višestrukog preklapanja i povezuje se sa zakovicama i vijcima visoke čvrstoće, ima visoku preciznost, otpornost na koroziju, malu težinu, veliku čvrstoću i jaku univerzalnost delova.

3. Može biti opremljen domaćim ili uvezenim vakuumskim prekidačima, sa širokom primjenom, visokom pouzdanošću i dugotrajnim održavanjem.

4. Ručna kolica imaju radne i ispitne pozicije, a svaka pozicija ima uređaje za pozicioniranje i prikaz, koji su sigurni i pouzdani.

5. Sve vrste ručnih kolica se mijenjaju prema modularnom građevnom bloku kako bi se osiguralo da se iste specifikacije mogu slobodno zamijeniti, a vozila različitih specifikacija ne smiju ući.

6. Ručna kolica se prevoze posebnim nosačem, koji je lagan i fleksibilan za rad.

7. Odeljak za kablove može da ugradi do 9 jednožilnih kablova.

8. Visoko pouzdan uređaj za zaključavanje u potpunosti ispunjava zahtjeve "pet prevencija".

9. Svaka komora visokog pritiska ima kanal za rasterećenje pritiska kako bi se osigurala lična sigurnost.

10. Prednja vrata su opremljena prozorčićem za posmatranje, koji može pratiti radni status unutrašnjih komponenti.

Glavni tehnički parametri

Nazivni napon		kV	3.6,7.2,12
Nazivna frekvencija		Hz	50
Nazivna struja prekidača		A	630/4000
Nazivna struja rasklopnog uređaja		A	630/4000
Nazivna kratkotrajna otporna struja (4S)		kA	20,25,31.5,40
Nazivna vršna otporna struja (vršna)		kA	50,63,80,100
Nazivna struja prekida kratkog spoja		kA	20,25,31.5,40
Nazivni nivo izolacije 1 min. otporni napon frekvencije snage	Stub-polu, stub-zemlja	kV	24,32,42
	Između otvorenih kontakata	kV	24,32,48
Izdržljivi napon impulsa groma (vrh)	Stub-polu, stub-zemlja	kV	40,60,75
Izdržljivi napon impulsa groma (vrh)	Između otvorenih kontakata	kV	46,70,85
