11kv Visokonaponska prekidačka ploča

11kv Visokonaponska prekidačka ploča KYN28-12 visokonaponski prekidač je kompletan skup zatvorenih uređaja za distribuciju snage sa ocijenjenim naponom od 3,6~12kV tro faza AC 50Hz. Koristi se za prijenos struje u elektranama, elektroelektranima i podstanicama u industrijskom i rudarskom...

Pošaljite upit

Opis

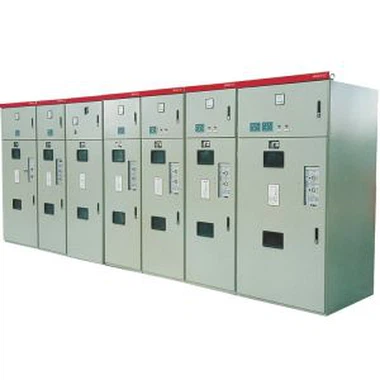

11kv Visokonaponska prekidačka ploča

KYN28-12 visokonaponski prekidač je kompletan skup zatvorenih uređaja za distribuciju snage sa ocijenjenim naponom od 3,6~12kV tro faza AC 50Hz. Koristi se za prijenos struje u elektranama, elektroelektranskim sistemima i podstanicama u industrijskim i rudarskim preduzećima za prijem i distribuciju električne energije, a može se koristiti i za često startovanje visokonaponskih motora.

Osobina:

Uređaj ima prednosti jednostavne strukture, fleksibilan rad, pouzdano interlocking, zgodnu instalaciju i tako to.

Kompaktna struktura, mala veličina i laka instalacija.

Modularni dizajn, fleksibilna ekspanzija.

Kompatibilan sa pametnom gridom, opcionalnim terminalom za automatizovanje, da bi se istrpili zahtjevi za nadogradnju pametne mreže.

Stavku		Jedinica	Datum
Ocijenjeni napon		kV	6~12
Ocijenjena frekvencija		Hz	50/60
Ocijenjena struja		A	630A~4000a
Rangiran nivo izolacije	1min frekvencija snage	kV	42/48
	(Faza do zemlje / preko otvorenih kontakata)

	Impuls munje izdrži napon (faza do zemlje/preko otvorenih kontakata)	kV	75/85
Glavna autobusna traka ocijenjena struja		A	12,501,600,200,025,000,000
Pod-busbar ocijenjena struja		A	63,012,501,600,200,000,000,000
kratko vrijeme izdrži struju(4s)		kA	16,20,25,31.5,40,50
Ocijenjeni vrh izdrži struju		kA	40,50,63,80,100,125
Stepen zaštite			Enclosure IP4X, IP2X(VCB vrata otvorena)
Dimenzija obrisa(širina/dubina/visina)		Mm	650(800,1000) /1500(1300,1670,2000) /2300
Težina		kg	500~1200
