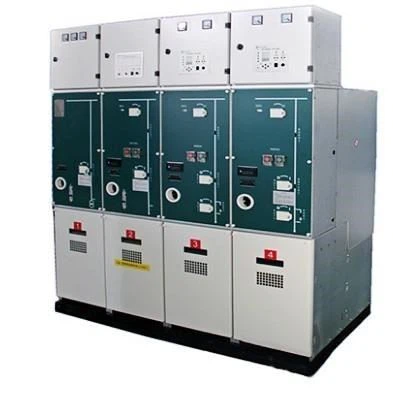

FYG-12 Ormarić sa električnim razvodnim aparatima
FYG-12 rasklopni uređaj sa čvrstom izolacijom je pogodan za srednjenaponski distributivni sistem sa nazivnim naponom manjim od 10kV i nazivnom strujom ispod 1250A. Pouzdaniji je od glavne jedinice SF6 prstena i pogodniji je za širi spektar primjena.
Opis

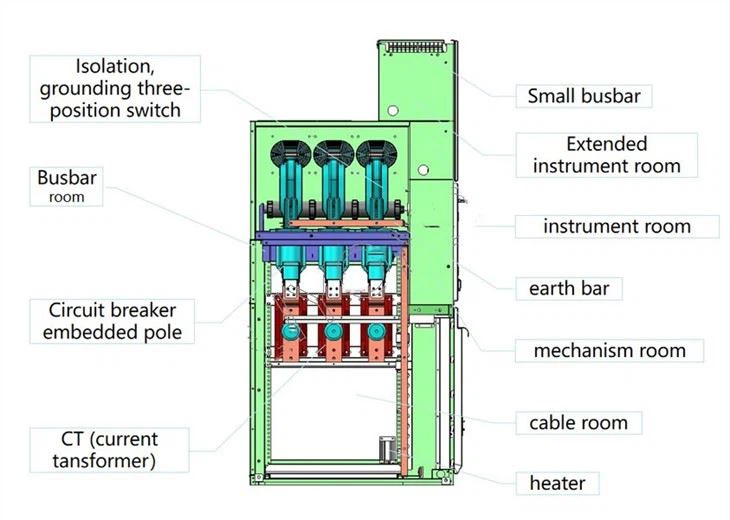

FYG-12 razvodni ormar
OSOBINE:
• Unutra nema SF6 gasa, izbegavajući projektovanje rezervoara pod pritiskom.
• Svi dijelovi pod naponom su zapečaćeni ili ugrađeni u epoksidnu smolu i silikonsku gumu, potpuno izolirana i potpuno zatvorena struktura, sigurnosni nivo zaštite: IP67.
• Sav radni mehanizam zapečaćen u kutiji, zaista ne zahteva održavanje.
• Poboljšani dizajn razdvajanja faza, nezavisna fazna izolacija kako bi se izbjegao kvar između faza.
• Standardni modularni dizajn za olakšavanje proširenja, modifikacije i zamjene jedinice.
• Radni položaj prekidača svake faze može se posmatrati nezavisno.
• Sigurna, pametna, ekološki prihvatljiva, omogućena fleksibilna montaža, dobre performanse za primjenu u posebnim okruženjima.
• Višestruka mehanička blokada za postizanje funkcije 'pet-zaštite'.
• Kompletno rješenje za unutarnju i vanjsku primjenu.
RADNO OKRUŽENJE
Priobalno područje: potpuno zatvorena struktura mehanizma, profesionalna oprema za testiranje visoke količine slanog spreja kako bi se osigurala dugoročna primjena u obalnim područjima.
Područje niske temperature: Čvrsto izolirani razvodni uređaj ne treba SF6, tako da se može izbjeći potencijalni problem uzrokovan izolacijskim plinom koji se ukapljuje pod niskom temperaturom.
Područje platoa: Zbog odsustva SF6, mogu se izbjeći problemi uzrokovani velikom razlikom tlaka između unutarnje i vanjske strane rezervoara za plin u područjima velike nadmorske visine.
Mesta zabranjena za eksploziju: Prekidač ima vakuumski prekidač zapečaćen čahurom od epoksidne smole koji može sprečiti izlaganje gasa i eksploziju.
Podrum sa radnicima: Gustina SF6 je 5 puta veća od vazduha pod istim uslovima. Dakle, ako SF6 u tradicionalnom RMU iscuri, on će se akumulirati u niskom području, tako da bi radnici tamo mogli biti ozlijeđeni ili ugušeni.
Situacija sa čestim prebacivanjem: Operacije prekidača za RMU dizajnirane od čvrstog dielektrika dostižu 20,000 puta.
Područja s visokim zahtjevima za zaštitu okoliša: Naša čvrsto izolirana rasklopna oprema ne sadrži SF6, koji je vrsta stakleničkog plina.
Vjetrovito i pješčano područje: IP ocjena dijelova pod naponom doseže IP67. Pretinac upravljačkog kruga je posebno obrađen, tako da naš proizvod može dugo raditi na vjetrovitim i pješčanim područjima.
Visokotemperaturno okruženje: Pogodno za posebne prostore sa visokim temperaturama, maksimalna temperatura normalnog rada je do 70 stepeni. Izvršen je ekološki test visoke temperature.
Tehnički parametar:
Modul C | Modul F | Modul V | ||||
Load Switch | Load Switch plus osigurač | Vakuumski krug Breaker | Rastavljač | Prekidač za uzemljenje | ||
Nazivni napon | KV | 12 | 12 | 12 | 12 | 12 |
Gašenje luka | VACUUM | VACUUM | VACUUM | |||
Nazivna struja | A | 630 | 1250 | 630/1250 | 630/1250 | 630/1250 |
Nazivna frekvencija | Hz | 50 | 50 | 50 | 50 | 50 |
Izdrži frekvenciju snage Napon između faza, P uzemljiti/otvoriti kontakte | KV | 42/48 | 42/48 | 42/48 | 42/48 | 42/48 |
Otpornost na impulse munje napon između faza, Faza na uzemljenje/otvoreni kontakti | KV | 75/85 | 75/85 | 75/85 | 75/85 | 75/85 |
Nazivna vršna otporna struja | KA | 50 | 50/63 | 50/63 | 50/63OUT | |
IP Rating | 67 | 67 | 67 | 67 | 67 | |
Mehanička izdržljivost | puta | 10000 | 10000 | 10000 | 3000 | 3000 |
