SF6 plinom izolirani RMU sklopni uređaj

Električni visokonaponski RMU razvodni uređaj sa jednom SF6 izolacijom

Opis

Naš razvodni ormarić na napuhavanje sa metalnom brtvom od SF6 pune izolacije prošao je tipski test nacionalnog centra za okluzijsko električno testiranje. Široko korišten u distributivnom sistemu 10KV/6K, to je preferirani prekidač za različite korisnike u urbanim i ruralnim područjima.

razvodni ormar je modularni način rada, koji se može kombinirati prema različitim namjenama. Kombinacijom fiksnih i proširivih jedinica, koja trafostanica zadovoljava potrebu fleksibilne upotrebe kompaktnog rasklopnog uređaja.

Ormarić SF6 sa prstenom na naduvavanje je podijeljen na standardnu ​​konfiguraciju koja nije-proširiva i standardnu ​​konfiguraciju koja se može proširiti. Zbog kombinacije punog modula i polumodula i vlastite skalabilnosti, ima izuzetno posebnu fleksibilnost. SF6 ring ormarić na naduvavanje implementiran GB standardom. Pod uslovima enterijera (20 stepeni) radi projektantski vek više od 30 godina.

Značajka:

Koristite SF6 prekidač za opterećenje i prekidač za opterećenje-kombinaciju osigurača kao glavni prekidač. Opremljen vakuumskim prekidačem opterećenja i opružnim pogonskim mehanizmom, kojim se može upravljati ručno ili električno. Prekidač za uzemljenje i izolacioni prekidač su opremljeni mehanizmom za ručni rad. Mala veličina i visoka sigurnost

1. Godine proizvođača rasklopnih uređaja prstenaste glavne jedinice

2. Jednostavan za instalaciju

3. Manje održavanja

4. Sigurno i nadogradivo

Servisni uvjet:

Temperatura okoline: -15 stepeni ~ +40 stepen ;

Relativna vlažnost: dnevni prosjek Manji ili jednak 95%, dnevni prosječni pritisak vodene pare<2.2kPa;

Mjesečni prosjek Manji ili jednak 90%, mjesečni prosječni pritisak vodene pare<1.8kPa;

Nadmorska visina: ^ 1000m;

Intenzitet potresa: ne više od 8 stepeni

Ambijentalni vazduh ne bi trebalo da bude zagađen korozivnim ili zapaljivim gasovima ili parama;

Nema očiglednih vibracija;

Napomena: Zbog stalnog poboljšanja proizvoda, dimenzije navedene u ovom katalogu su samo za referencu. Po potrebi naša kompanija može dizajnirati i proizvesti prema zahtjevima korisnika. Molimo kontaktirajte kompaniju na vrijeme.

Razlika između AIS-a i GIS-a

1.Različite strukture

GIS karakterizira kombinacija razdvajanja faza, trofaznog zajedničkog cilindra i kompozitnih struktura u svojoj strukturi ljuske. Razvoj GIS kućišta od faznog odvajanja do trofaznog zajedničkog cilindra dodatno je minijaturizirao GIS. Trenutno je međunarodna zajednica postigla pojednostavljenje svih 300kV trofaznih-sistema i integraciju trofaznih 550kV sabirničkih sistema.

Raspored AIS opreme je jasan, što pogoduje svakodnevnom održavanju i popravci od strane relevantnog osoblja. Ukupna struktura je jednostavna, strukturna forma je jasna, a električna instalacija je čista, što je pogodno za rad.

2.Različita područja

GIS ima prednosti malog otiska, male zapremine, male težine i sve komponente su zapečaćene bez uticaja okoline. Radni mehanizam nema podmazivanje ili gasifikaciju i ima visoku operativnu pouzdanost. GIS prihvata transport celih blokova, koji je jednostavan za instalaciju, kratak ciklus i niski troškovi instalacije; Opterećenje održavanja je malo, a vrijeme je kratko. GIS tipa kutije prihvata trofazno mehaničko povezivanje, sa niskom stopom mehaničkih kvarova.

AIS oprema pokriva široko područje i ima mnogo izloženih komponenti, na koje lako utiču vremenski faktori i ne doprinose sigurnom radu opreme.

3. Superior breaking performance

Prekidač ima komoru za gašenje samo-energetskog luka zasnovanu na novom principu gašenja luka (hibridna struktura samo-termičkog širenja energije i pomoćnog uređaja za komprimirani zrak), u potpunosti koristeći energiju samog luka. Potpuno zatvoreni kompozitni električni uređaji sa plinskom izolacijom, električni uređaji unutar kućišta uglavnom uključuju prekidače, izolacijske prekidače, sklopke za uzemljenje, sabirnice, gromobrane i drugu primarnu opremu. Mnoge rasklopne stanice u elektranama i trafostanicama su napravljene od GIS-a, koji zauzima malu površinu i jednostavan je za održavanje. Još uvijek se razlikuje od-naponskih sklopnih uređaja.

4. Nizak gubitak i buka

Indukovano magnetno polje na GIS kućištu je vrlo malo, tako da je gubitak vrtložne struje vrlo mali, smanjujući gubitak električne energije. Upotreba opružnog mehanizma rezultira niskom radnom bukom. Nedostaci: GIS ima nedostatke visoke cijene, nezgodne instalacije i testiranja, slabe fleksibilnosti i nezgodnog održavanja i proširenja.

AIS je relativno jeftin, jednostavan za instalaciju i testiranje, ima dobru fleksibilnost i pogodniji je za održavanje i proširenje.

5.namjena

GIS radi bolje od AIS-a, ali zbog razlika u troškovima i mogućnostima upravljanja, AIS neće u potpunosti izaći u dužem vremenskom periodu. Koristite inteligentne alate za praćenje i dijagnostiku kako biste produžili cikluse održavanja i izbjegli nepotreban rad.

PROIZVODNA LINIJA & RADIONICA

IZLOŽBA

PREGLED KOMPANIJE

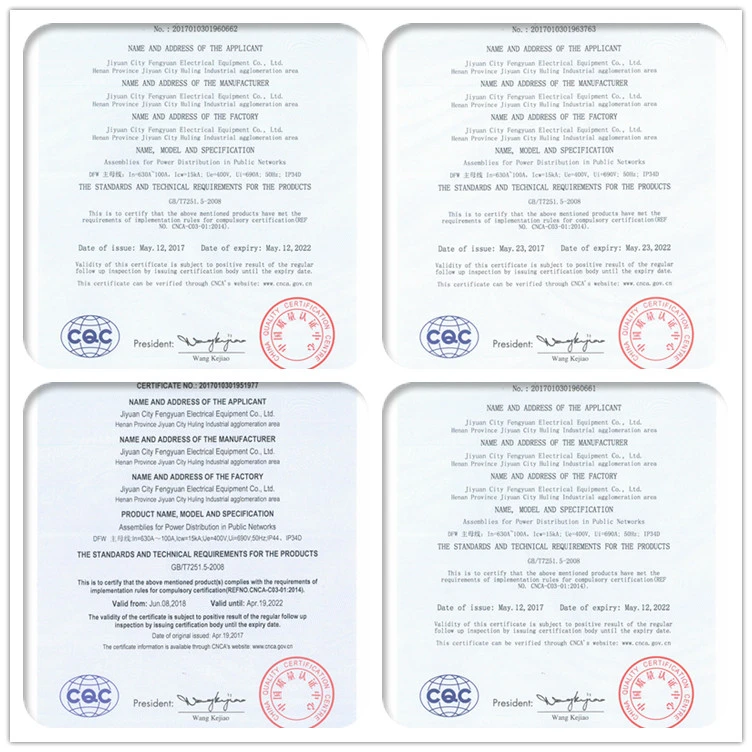

CERTIFIKAT

Naše usluge:

1, Specijalizirani smo za prodaju visokonaponskih proizvoda za električnu izolaciju-.

2, stroga kontrola kvaliteta i odlična usluga nakon{1}}

3. Iskusno osoblje odgovara na sva vaša pitanja na tečnom engleskom.

3. Dostupan je prilagođeni dizajn. OME&ODM su dobrodošli.

4. Naši dobro-obučeni i profesionalni inženjeri i osoblje mogu našim klijentima pružiti ekskluzivno i jedinstveno rješenje.

Specijalizirani smo za epoksidne stupove visokog, srednjeg i niskog napona, kao što su 12KV, 24 KV, 36KV i 40,5KV razvodne jedinice, RMU, tramvaj, tramvaj, trafostanica- tipa, vakumski prekidač i drugi proizvodi.

VIŠE VIDEA

Facebook

https://www.facebook.com/bob.niu.35/

Youtube

www.youtube.com/channel/UC5IP4dL0UTQG4fgAOa3UhWA

Twitter

https://twitter.com/FengyuanE

Ovaj proizvod je obično prilagođen.

Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.

Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

Evo naših primjera kupaca za vašu referencu

Zimbabveanski klijenti

RMU BOM LIST

Projekat :ZETDC/INTER/04/2022

Naziv robe: Prsten glavne jedinice

1 11kV 2 Way SF6 RMU C+T+C CVC

Bez komponenti Jedinica Qty Maker

1.1 Tip: C jedinica

1.1.1 Prekidač opterećenja Manul 630A-20kA Set 1 Fengyuan

1.1.2 Napunjeni zaslon Set 1 Fengyuan

1.1.3 Ampermetar Pc 3 Fengyuan

1.1.4 Regulator temperature i vlage Set 1 Fengyuan

1.1.5 Set kabelskih glava 1 Fengyuan

1.1.6 Niskonaponski set kutija 1 Fengyuan

1.1.7 Set ormarića 1 Fengyuan

Bez komponenti Jedinica Qty Maker

1.2 Tip: V jedinica

1.2.1 Priručnik za prekidač 630A-20kA Set 1 Fengyuan

1.2.2 Komplet zaštitnih releja 1 Fengyuan

1.2.3 Napunjeni ekran Set 1 Fengyuan

1.2.4 Ampermetar Pc 3 Fengyuan

1.2.5 CT Set 1 Fengyuan

1.2.6 Regulator temperature i vlage Set 1 Fengyuan

1.2.7 Set kabelskih glava 1 Fengyuan

1.2.8 Niskonaponski set kutija 1 Fengyuan

1.2.9 Set ormarića 1 Fengyuan

2 11kV 3 Way SF6 RMU C+C+T+C CCVC

Bez komponenti Jedinica Qty Maker

2.1 Tip: C jedinica

2.1.1 Prekidač opterećenja Manul 630A-20kA Set 1 Fengyuan

2.1.2 Napunjeni ekran Set 1 Fengyuan

2.1.3 Ampermetar Pc 3 Fengyuan

2.1.4 Regulator temperature i vlage Set 1 Fengyuan

2.1.5 Set kabelskih glava 1 Fengyuan

2.1.6 Niskonaponski set kutija 1 Fengyuan

2.1.7 Set ormarića 1 Fengyuan

Bez komponenti Jedinica Qty Maker

2.2 Tip: V jedinica

2.2.1 Priručnik za prekidač 630A-20kA Set 1 Fengyuan

2.2.2 Komplet zaštitnih releja 1 Fengyuan

2.2.3 Napunjeni ekran Set 1 Fengyuan

2.2.4 Ampermetar Pc 3 Fengyuan

2.2.5 CT Set 1 Fengyuan

2.2.6 Regulator temperature i vlage Set 1 Fengyuan

2.2.7 Set kabelskih glava 1 Fengyuan

2.2.8 Niskonaponski set kutija 1 Fengyuan

2.2.9 Set ormarića 1 Fengyuan

Napomene:

1. Ovo je 12kV SF6 potpuno izolirani metalni sklopni uređaj proizveden od strane naše kompanije

2. Jedinica C prihvata ručni rad sa nazivnom strujom 630A-20kA prekidača opterećenja

3. Jedinica V prihvata ručni rad sa nazivnom strujom 630A-20kA prekidača

4. Struktura je tipa pune kutije bez rezerviranog proširenja

5. Ovaj RMU uključuje običan električni displej, regulator temperature i vlažnosti, ampermetar, strujni transformator, glavu kabla i odvodnik groma

6. Marka komponenti: od naše marke i kineske marke

AKO TREBA VIŠE DETALJA, dobrodošli na upit
