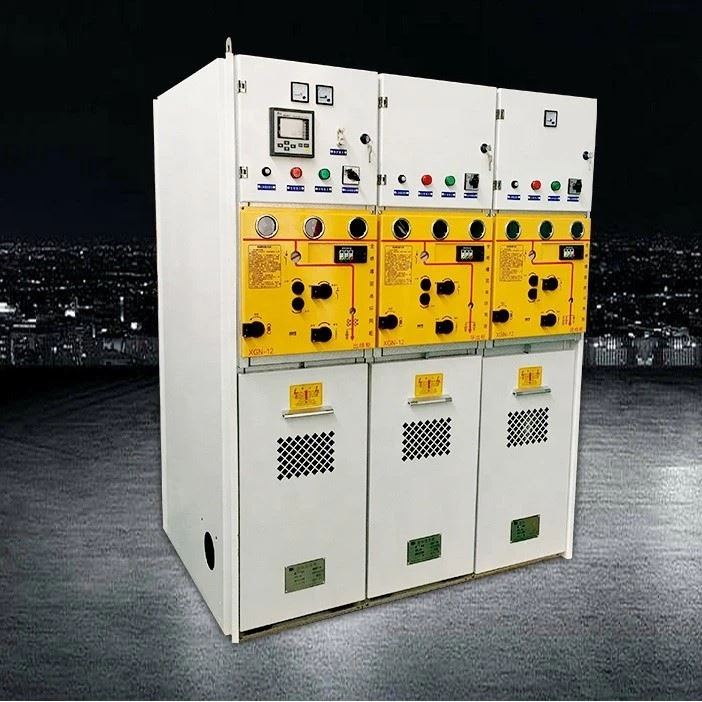

GIS 24kv 50HZ SF6 prstenasta glavna jedinica

GIS 24kv 50HZ SF6 prstenasta glavna jedinica

SF6 plinom punjena plinom pod visokim pritiskom glavna jedinica koristi SF6 plin kao medij za gašenje luka i izolaciju. Rasklopna jedinica je potpuno zatvorena i potpuno izolirana konstrukcija: sabirnice i prekidači su zatvoreni u kućište od nehrđajućeg čelika. Šupljina je ispunjena sa 1,4 bara SF6 gasa, a nivo zaštite dostiže IP67: ceo uređaj prekidača je potpuno imun na spoljašnje uslove okoline i može da obezbedi normalan rad prekidača čak i pod ekstremnim uslovima kao što je kratkotrajno poplavljivanje. Proizvod ne zahtijeva održavanje doživotno. Rasklopni uređaj ima pouzdan i siguran kanal za rasterećenje pritiska, koji može garantovati ličnu sigurnost operatera čak i u ekstremnim uslovima. Rasklopni uređaji su podijeljeni u dva tipa: fiksna kombinacija jedinica i kombinacija proširenih jedinica. Razvodni ormar obično ulazi i izlazi s prednje strane, a može ostvariti i bočni izlaz ili bočno proširenje prema različitim položajima ugradnje. Veličina razvodnog uređaja je jednostavna za ugradnju i može biti pogodna za mjesta sa malim prostorom i lošim uvjetima okoline. Rasklopni uređaj može biti opremljen električnim, daljinskim i nadzornim uređajima za simulaciju različitih potreba korisnika.

Pošaljite upit

Opis

Ekološki prihvatljivi proizvodi

* 12kV 100 posto N2 C-GIS & RMU
* 24kV 90 posto N2 plus 10 posto SF6 C-GIS
* 40,5 kV 50 posto N2 plus 50 posto SF6 C-GIS
* 40,5 kV 100 posto SF6 C-GIS
* 40,5kV 100 posto N2 C-GIS

plinski sistem:

-Normalni pritisak naduvavanja je blizu nulte manometarskog pritiska (manometarski pritisak 0.02MPa)
-Vakumski prekidač,
- Prekidač za isključivanje u tri položaja
- Dovoljna visina za ulaz kablova.

Strukturne karakteristike:

Napon može doseći 40,5kV, struja 1250/2500A, a prekid može doseći 31,5KA/4s
Nivo kontinuiteta napajanja GPRC2B

Veličina ormarića:
1250A: 600×1600×2400 mm
2500A: 800×1600×2400 mm
SF6 plinska izolacija, razbijanje vakuuma
Dvostruka struktura plinske kutije: sabirnica i prekidač su smješteni u dvije plinske kutije, sa nezavisnim mjeračem gustine plina
Svi krugovi visokog pritiska su zaptiveni gasom
Nemački DIN standard sa unutrašnjim konusom za inline kablovski terminal
Visina kabla: veća ili jednaka 900 mm

U slučaju situacije, nema potrebe pomicati ormare s obje strane, srednji ormar se može ukloniti i zamijeniti.

Tehnički parametar

Visoko/srednjenaponski GIS ormar sa plinskom izolacijom
br.	Predmeti		Jedinica	Podaci
1	Nazivni napon		KV	36/40.5
2	1min Izdržljivi napon frekvencije napajanja	Do zemlje i između stubova	KV	70/95
		Prijelom primarne izolacije		95/115
3	Nazivni otporni napon impulsa groma	Do zemlje i između stubova	KV	170/185
		Prijelom primarne izolacije		185/215
4	Nazivni napon		Hz	50/60
5	Nazivna struja glavne sabirnice		A	1250/2500
6	Nazivna struja prekida kratkog spoja		kA	25/31.5
7	Otvaranje i zatvaranje struje jednog/pozadinskog kondenzatora		A	630/400
8	Nazivna kratkotrajna otporna struja/vrijeme		kA/s	25/31,5 za 4s
9	Nazivna struja kratkog spoja (vršna vrijednost)		kA	63/80
10	Nazivni pritisak naduvavanja (rel. 20 stepeni)		MPa	0.02
11	Godišnja stopa curenja gasa		％/Y	＜0.1
12	Nazivni napon pomoćnog kola		V	DC24,30,48,110,220 AC220

sf6 (4)

sf6 (5)

sf6 (6)

SF6 (8)

SF6 (9)

PROIZVODNA LINIJA

CERTIFIKAT

CQC

IZLOŽBA

PREGLED KOMPANIJE

FAQ

Q5 : Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

Q6 : Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100-postotni profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca i mogli bismo 100 posto kontrolirati kvalitetu proizvoda.

Q7 : Može li se pregovarati o cijeni?

A: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju

Q8 :Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovog materijala do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za raspršivanje soli, test mehaničkog vijeka trajanja.

Q9 :Šta su uslovi plaćanja?

A: T.T, Paypal, Western Union,Alibaba trgovinsko osiguranjea L/C je prihvatljivo. 30 posto T/T unaprijed,70 postostanje prije otpreme.
