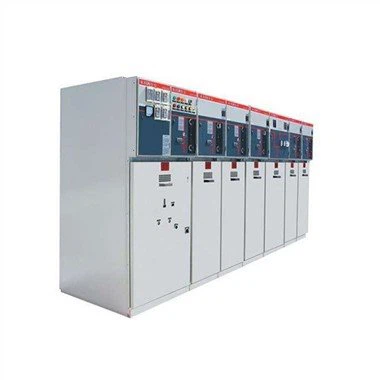

Potpuno zatvoren HV GIS gasom SF6 izoliran razvodni uređaj

Potpuno zatvoren HV GIS gasom SF6 izoliran razvodni uređaj

Naš razvodni ormarić na napuhavanje sa metalnom brtvom od SF6 pune izolacije prošao je tipski test nacionalnog centra za okluzijsko električno testiranje. Široko korišten u distributivnom sistemu 10KV/6K, to je preferirani prekidač za različite korisnike u urbanim i ruralnim područjima.

razvodni ormar je modularni način rada, koji se može kombinirati prema različitim namjenama. Kombinacijom fiksnih i proširivih jedinica, koja trafostanica zadovoljava potrebu fleksibilne upotrebe kompaktnog rasklopnog uređaja.

Ormarić SF6 sa prstenom na naduvavanje podijeljen je na neproširivu standardnu ​​konfiguraciju i proširivu standardnu ​​konfiguraciju. Zbog kombinacije punog modula i polumodula i vlastite skalabilnosti, ima izuzetno posebnu fleksibilnost. SF6 ring ormarić na naduvavanje implementiran GB standardom. Pod uslovima enterijera (20 stepeni) radi projektantski vek više od 30 godina.

Uslovi okoline

(1) Pogodna nadmorska visina: Manja ili jednaka 2000m Pogodno

(2) Temperatura: -40 stepen ~ plus 55 stepeni relativno

(#) Vlažnost: dnevna srednja vrijednost manja ili jednaka 95 posto, mjesečna srednja vrijednost manja ili jednaka 90 posto

(4) Gradacija oštećenja od potresa: Manja ili jednaka nivou 8

Zračno izolirani prstenasti mrežni ormar - proširivi SF6 prstenasti mrežni ormar, može se slobodno kombinirati, male je veličine, siguran je i pouzdan i ne zahtijeva održavanje.

Gas SF6 se koristi kao medij za izolaciju i gašenje luka, a metoda rotacije luka konstantnog magnetnog polja osigurava snažnu sposobnost gašenja luka, dobre prekidne performanse, nizak prenapon, dug električni vijek i komoru za gašenje luka bez održavanja.

Električni uređaj prekidač opterećenja - kombinacija osigurača ima funkciju u tri položaja, savršeno brtvljenje, pouzdan radni mehanizam i zaključavanje.

Prekidač za uzemljenje ima funkciju zatvaranja kratkog spoja.

Tijelo ormara je formirano štancanjem i savijanjem aluminijskim presvučenim cink limom, koji je čvrst i pouzdan.

96-satni test slanog spreja koji sprovodi ustanova.

Izolovana sabirnica glavne sabirnice mora biti odvojena metalnim pregradama između ormara i ne smije stvarati vrtložne struje. Oba kraja sabirnice moraju biti zaptivena izolacionom zaptivkom.

Mere za sprečavanje koncentracije električnog polja i delimičnog pražnjenja poduzimaju se na spoju glavne magistrale.

Poklopac za razvrstavanje osigurača osigurava performanse izolacije razvodnog ormara, bez koncentracije električnog polja i djelomičnog pražnjenja.

Ormar prstenaste mreže uključuje sljedeće intervale: interval prebacivanja, interval magistrale, interval kabla, interval mehanizma i interval zaštite kontrole

1) Prekidač opterećenja

Prekidači opterećenja imaju određeni prekidni kapacitet pod opterećenjem, što znači da mogu biti pod naponom za otvaranje i zatvaranje pod malim opterećenjima, ali se ne mogu često koristiti. Općenito, prekidači opterećenja su opremljeni osiguračima i imaju jaču sposobnost gašenja luka od izolacijskih prekidača.

2) Prekidač za izolaciju

Kada prekidač isključi strujno kolo, isključenje izolacionog prekidača omogućava jasno odvajanje dijelova pod naponom i mrtvih, koji služe kao pomoćni prekidač.

Zbog nedostatka intuitivnih eksternih indikatora za položaj kontakta prekidača, au nekim slučajevima, ne može se jamčiti da je njegova indikacija u skladu s položajem kontakta, potrebno je koristiti izolacijske prekidače kako bi se jasno odvojili pod naponom i dijelovi koji nisu pod naponom.

Osim toga, izolaciona sklopka ima određenu sposobnost gašenja prirodnog luka, koja se obično koristi za uključivanje i isključivanje opreme niske struje kao što su naponski transformatori i odvodnici groma, kao i za vezu između prekidača i više uređaja, čime se prebacivanje prekidača preko izolacionog prekidača fleksibilnije i pogodnije.

3) Prekidač

Preklopni uređaj koji može zatvoriti, nositi i isključiti struju u normalnim uvjetima strujnog kola i može zatvoriti, nositi i isključiti struju u nenormalnim uvjetima kola unutar određenog vremena.

4) Prekidač za uzemljenje

Uglavnom se koristi za održavanje opreme, kako bi se spriječili iznenadni pozivi napajanja tokom procesa održavanja, oba kraja opreme za održavanje moraju biti uzemljena.

Prekidač za uzemljenje visokonaponskog razvodnog ormana je uglavnom uzemljen na strani izlaznog opterećenja. Prilikom popravke na teretnoj strani visokonaponskog razvodnog ormana (kao što su zatezanje vijaka, demontaža kablova itd.), potrebno je istovremeno odspojiti prekidač i zatvoriti sklopku za uzemljenje razvodnog ormana. Ovo može spriječiti iznenadne pozive na struju da izazovu nesreće od strujnog udara, a također može isprazniti preostalo punjenje, što je korisno za sigurnost održavanja

Uobičajene greške u razvodnim aparatima uključuju sljedeće kategorije:

(1) Pogrešan rad i odbijanje rada kvarova. Takvi kvarovi mogu biti uzrokovani mehaničkim kvarovima u prijenosnom sistemu i pogonskom mehanizmu, ili problemima s električnom kontrolom i pomoćnim krugom; Mehaničke greške pogonskog mehanizma i sistema prenosa uglavnom se manifestuju kao zaglavljivanje mehanizma, deformacija komponenti, pomeranje ili oštećenje, labavo i zaglavljeno otvaranje i zatvaranje gvozdenog jezgra, labav klin vratila, kvar na okidanju, itd. kao loš kontakt u sekundarnom ožičenju, labave stezaljke, neispravno ožičenje, paljenje namotaja za otvaranje i zatvaranje zbog zaglavljenih mehanizama ili loše sklopke za prijenos, neefikasno prebacivanje pomoćnih prekidača, kao i kvarovi u radu izvora napajanja, sklopnika za zatvaranje, mikroprekidača, itd.

(2) Greške pri lomljenju i zatvaranju. Ova vrsta kvara je uzrokovana tijelom prekidača, a kod prekidača s malo ulja, uglavnom se manifestira kratkim spojem ubrizgavanja goriva, gubitkom izgaranja u komori za gašenje luka, nedovoljnom prekidnom sposobnošću i eksplozijom kada je zatvorena. Kod vakuumskih prekidača, manifestuje se kao curenje vazduha u komori za gašenje luka i mehovima, smanjeni vakuum i ponovno paljenje kondenzatorske baterije. Pucanje keramičkih cijevi itd.

(3) Greška struje. Ova vrsta kvara je uglavnom uzrokovana lošim kontaktom izolacionog utikača u razvodnom uređaju, što dovodi do topljenja kontakta;

(4) Greška izolacije. To uglavnom uključuje međufazni ili fazni kratki spoj sabirnice, pražnjenje između sabirnice i izolacije, pražnjenje dinamičkih i statičkih kontakata i skriveno opasno pražnjenje u odjeljku kabela. Tipični tipovi kvarova su eksterna izolacija na zemlju, unutrašnja izolacija na zemlju, preskok međufazne izolacije, preskok prenapona groma, porculanska čaura, preskok izolacije kondenzatora, preskok zagađenja, kvar, eksplozija, preskok šipke za podizanje, CT eksplozija, kvar, flashover, razbijene porculanske boce, itd.

(5) Vanjske sile i druge greške. To uključuje utjecaje vanjskih objekata, prirodne katastrofe i kratke spojeve uzrokovane životinjama.

P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100 posto profesionalni proizvođač sa 20 godina iskustva u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a mogli bismo i 100 posto kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju



P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovog materijala do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za raspršivanje soli, test mehaničkog vijeka trajanja.



P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C je prihvatljiv. 30 posto T/T unaprijed, 70 posto stanje prije isporuke.



P10: Koju uslugu nudi kompanija?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup kako bi stigao do različitih zahtjeva kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pretprodaje do nakon prodaje.



Ovaj proizvod je obično prilagođen.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna



Evo naših primjera kupaca za vašu referencu

Zimbabveanski klijenti

7.1	Raspored tehničke garancije: prstenaste glavne jedinice
Stavka	Opis	Jedinica	Requirement	Garantovana vrijednost
1.0	Tip /model	-	Država	RMU
2.0	Izolacijski medij	-	Vakuum /SF6	SF6
2.1	Prekidni medij		Vakuum /SF6	SF6
2.2	Zaštita transformatora (osigurač/prekidač)		prekidač	prekidač
3.0	Standard primjene	-	IEC i BS	IEC
4.1	Nazivni nazivni napon	kV	11	11
4.2	Maksimalni napon	kV	12	12
4.3	Nazivna frekvencija	Hz	50	50
4.4	Snaga Frekvencija otpornog napona	kV	28	28
4.5	Impulsni otporni napon	KVp	95	95
5.0	Sabirnice nazivne struje	A	630	630
5.1	Kabl nazivne struje (prekidač)	A	630	630
5.2	Nazivna struja (T-OFF)	A	125	125
5.3	Nazivna struja za prekidač	A	125	125
6.0	Breaking Capacity
6.1	Zatvorena petlja (prekidač kabla)	A	630	630
6.4	Struja prekida kratkog spoja	kA	20	20
6.5	Nazivni kapacitet izrade	kA	50	50
6.6	Nazivna Kratkotrajna struja 3 sek	kA	20	20
7.0	Dimenzije			CTC	CCTC
	Visina	mm		1950	1950
	Širina	mm		1170	1545
	Dubina	mm		750	750
8	Da li se RMU proizvode po licenci, ako je tako, navedite naziv kompanije			HENAN FENGYUAN POWER TECHNOLOGY CO.,LTD.



AKO TREBA VIŠE DETALJA, BESPLATNO NAS KONTAKTIRAJTE
