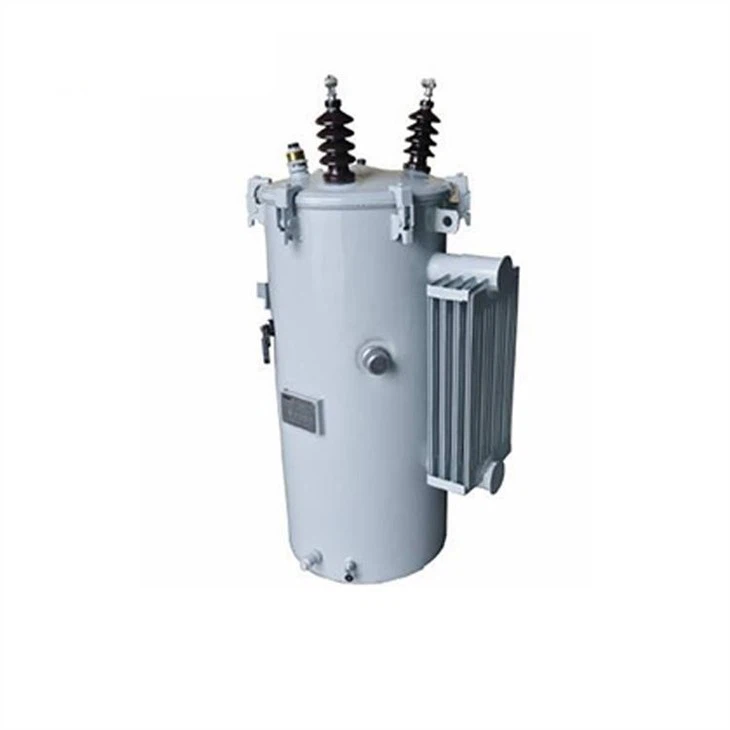

Pole Montirane jednobanazne transformatore

Pole Mounted Single Phase Transformers U mreži za distribuciju energije sa distribuiranim napajanjem, jedno fazni transformatori imaju velike prednosti kao distribucioni transformatori. Može smanjiti dužinu niskonaponskih distribucionih linija, smanjiti gubitke linija i poboljšati kvalitet napajanja....

Pošaljite upit

Opis

U mreži za distribuciju energije sa distribuiranim napajanjem, jedno fazni transformatori imaju velike prednosti kao distributivni transformatori. Može smanjiti dužinu niskonaponskih distribucionih linija, smanjiti gubitke linija i poboljšati kvalitet napajanja.

Transformator usvaja visokoucinkovitu i uštedu energije namotanu strukturu jezgre željeza, usvaja metodu instalacije ovjesa na pola, mali je po veličini, mali u infrastrukturnim investicijama, smanjuje radijus niskonaponskog napajanja i može smanjiti gubitke niskonaponske linije za više od 60%. Pogodan je za ruralne energetske mreže, udaljena planinska područja, razasuta sela, poljoprivrednu proizvodnju, rasvjetu i upotrebu struje, a može se koristiti i za uštedu energije transformacije željeznica i urbanih strujnih mreža na pole-montiranim distribucionim linijama.

Strukturne osobine

1. Visokonaponski namotaj je rana s visokokvalitetnom poliuretanom emajlirana okrugla bakarana žica, a niskonaponski namotaj je rana žicom prekrivenom kabelom papirom. Za međuslojajnu izolaciju se koristi i adhezivni papir, Koja počinje da se topi na određenoj temperaturi tokom procesa sušenja namotaja, koji proizvodi prianjanje, i počinje da se učvršćuje kako temperatura raste, tako da se susjedni slojovi namotavanja mogu pouzdano vezati u fiksnu jedinicu , Kako bi se sprečilo pomerenje namotaja, tako da se osigura sigurnost i pouzdanost izolacijske strukture.

2. Željezna jezgra

Koristeći silicijumski čelični lim usmjeren na zrno ili lim od silicija silicijumskog čelika kako bi se napravilo jednofazno jezgro zamotaja, može se osigurati da pravac protoka magnetnog fluksa bude u skladu sa orijentacijom zrna silicija čeličnog lima, tako da se izvrsna izvedba materijala može u potpunosti koristiti, a gubitak bez tereta je daleko Manji je od standardnog zahtjeva , i pričvrsti se posebnom bojom za izliječenje željeznog jezgra, što dodatno efektivno smanjuje razinu buke transformatora.

3.Koristeći cilindrični spremnik goriva, spremnik goriva usvaja potpuno zatvorenu strukturu kako bi poboljšao pouzdanost operacije, a normalan rad je bez održavanja.

4. Ostale osobine:

Jedno (ili dva) visokonaponsko grmlje se vodi iz omota kutije, a grmlje sadrži osigurač koji ograničava struju. Opremljen sa jednim (ili dva) uhapšivača munje, postavljenim na zidu kutije, sa krajem blizu izlazne strane visokonaponskog grmlja i spojenih bakrenim trakom. Opremljen sekundarnim prekidačem za prekidač, instaliran u kutiji, na zidu kutije opremljen je vanjskom ručicu za operaciju, resetom preopterećenja i signalnim svjetlom. Niskonaponsko grmlje se vodi na zidu kutije. X2 je opremljen uređajem za uzemljenje. Visokonapon jednog grmlja se vodi kroz visokonaponsko grmlje oko bliskog kraja, a drugi kraj je prizemljen. Jedno-fazni distribucioni transformator koji je razvila naša kompanija uglavnom je za strane izvozne projekte. Kapacitet se može prilagoditi od 3 do 333KVA, Ulazni napon je 33000/30000/17321/13800/7620/6930/6350V, frekvencija je 50HZ ili 60HZ, a implementacija IEEE C57, ANSI C57, IEC76, GB10318 i drugih standarda.

Pole Mounted Single Phase Transformers
