1, Šta je transformator uronjen u ulje?

Uljni transformator, poznat i kao transformator uronjen u ulje, je transformatorski uređaj koji koristi hlađenje uljem za smanjenje temperature transformatora. Za razliku od suhih transformatora, glavno tijelo transformatora uronjenog u ulje ugrađeno je u zavareni čelični rezervoar za ulje napunjen izolacijskim uljem. Kada transformator uronjen u ulje radi, toplota iz zavojnice i gvozdenog jezgra se prvo pretvara u izolaciono ulje, a zatim u rashladni medij. Prema kapacitetu, može se podijeliti na uronjeni transformator za slobodno hlađenje i uronjeni transformator za prisilno hlađenje zraka.

2, Struktura i princip rada transformatora uronjenih u ulje

Uljni transformatori su strukturno slični transformatorima. Jedan je od tipova transformatora klasifikovanih prema obliku izolacije gvozdenog jezgra. Stoga ima prepoznatljive karakteristike zavojnica uronjenih u ulje, koje mogu smanjiti toplinsku mapu opreme unutar.

Osnovne komponente tipa uronjenog u ulje sastoje se od magnetnih jezgara, namotaja i čahura. Magnetno jezgro pruža put za magnetni tok. Namotaj stvara magnetsko polje koje se sastoji od zavojnice provodnika namotanog oko željeznog jezgra i izoliranog kartonskom barijerom i zaštitnim slojem. Debljina izolacionog sloja namotaja raste sa povećanjem napona. Čaura povezuje namotaj transformatora sa trafostanicom.

Uljni transformatori se koriste za distribuciju električne energije ili trafostanice. Njihovo jezgro i kalemovi su uronjeni u ulje koje može hladiti i izolirati. Ulje cirkulira kroz cijevi u zavojnici i oko komponenti zavojnice i željezne jezgre putem konvekcije. Ulje se hladi eksterno pomoću rezervoara za gorivo pri niskim nazivnim vrijednostima, a zrakom hlađenim radijatorom{3}} pri visokim nazivnim vrijednostima.

3, Vrste uljnih transformatora

Postoje dvije glavne vrste uljnih transformatora: jedno-fazni transformator i tro-fazni transformator.

A. Jednofazni transformator uronjen u ulje

B. Trofazni transformator uronjen u ulje

4, Svrha upotrebe transformatora uronjenih u ulje

Uljni transformatori se mogu postaviti na tlo, bazu ili stub za vanjsku upotrebu. Oni pružaju efikasne performanse u različitim aplikacijama, uključujući prenosne i distributivne mreže, proizvodnju obnovljive energije i male industrije.

Uljni transformator ima ogroman kapacitet, tako da će uštedjeti mnogo električne energije, minimizirati gubitak energije, uštedjeti energiju i smanjiti troškove korisnika. Ne samo to, ulje u mašini takođe može da hladi unutrašnje žičane jezgre, čime se poboljšava izdržljivost i električne performanse opreme transformatora.

5, Mjere opreza za korištenje-uljnih transformatora

1. Transformatori potopljeni u ulje koriste ulje za rad, tako da će kvalitet ulja značajno utjecati na vijek trajanja i sigurnost transformatora.

2. Tokom upotrebe potrebno je redovno pregledati i održavati sistem transformatora kako bi se osigurao normalan i siguran rad mašine. U suprotnom postoji veliki rizik od problema i ekstremne opasnosti.

3. Otpad koji proizvodi nafta sklon je zagađivanju okoliša i utječu na živote okolnih ljudi. Stoga je važno i postepeno odlaganje otpada

Značajka:

Transformator koji proizvodi naša kompanija usvaja novu vrstu izolacijske strukture, koja poboljšava otpor kratkog-spoja; gvozdeno jezgro je napravljeno od visoko-kvalitetne hladno-valjane silikonske čelične ploče. Visoko{4}}namotaj je napravljen od visoko-kvalitetne bakrene žice-bez kiseonika i ima višeslojnu cilindričnu strukturu. Svi čvrsti dijelovi su tretirani posebnim tretmanom protiv labavosti.

Proizvod ima karakteristike visoke efikasnosti i niske potrošnje, što može uštedjeti mnogo potrošnje i operativnih troškova.

Kvalitetni materijali:

1) Odaberite bakrenu žicu-bez kisika niskog otpora i prođite kroz niz dodatnih površinskih tretmana kako biste je učinili glatkijom, bez neravnina i oštrih uglova, kako bi se smanjio gubitak opterećenja transformatora, a električne performanse bile pouzdanije.

2) Odaberite visoko{1}}kvalitetne silikonske čelične ploče. Uz poboljšanje nivoa performansi, upotreba čeličnih ploča od silikona sa manjim gubitkom jedinice može smanjiti gubitak transformatora bez opterećenja.

3) Odaberite visoko-kvalitetne izolacijske dijelove od lameliranog drveta, koji se nikada neće pokvariti, čak ni pod djelovanjem struje kratkog-spoja, žice se neće pomjerati.

4) Odaberite transformatorsko ulje nakon dubinske filtracije. Manji sadržaj vode, gasa i nečistoća čini rad transformatora pouzdanijim.

5) Odaberite visoko{1}}kvalitetne gumene zaptivne materijale kako biste efikasno spriječili starenje i spriječili curenje.

6) Sve sirovine su prošle inspekciju kvaliteta, a svi proizvođači sirovina su strogo pregledani u skladu sa nacionalnim standardom ISO9000.

Normalno stanje upotrebe transformatora:

Nadmorska visina ne prelazi 1000m;

Temperatura okoline:

Maksimalna temperatura + 40 stepen

Prosječna temperatura najtoplijeg mjeseca je +30 stepen

Maksimalna godišnja prosječna temperatura + 20 stepen

Minimalna vanjska temperatura -25 stepeni

Tradukcija preliva : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trofazni SN/NN distributivni transformator sa SN i NN namotajima u namotanom bakru snage P=160KVA

- Usklađenost: NFC 52 100 - 52 112 i 52 113 standard ili ekvivalentan sadržaj

- Prirodno hlađenje: ONAN

- Podešavanje SN napona: isključivanjem +/- 5% u pet (5) položaja

- Tip: na postu H61

- Nazivna snaga: 160KVA

- Primarni nazivni napon: 20,000V ± 5%

- Sekundarni napon: 410V isključeno-opterećenje između faza / 240V između faze i nule

- Frekvencija: 50Hz

- napon- kratkog spoja: 4%

- Bez-gubitak opterećenja manji od ili jednak 300W

- Gubitak opterećenja manji ili jednak 2000W

- Spoj: Dyn11 sa neutralnim izlazom

- Ukrštanja SN i NN: od porcelana

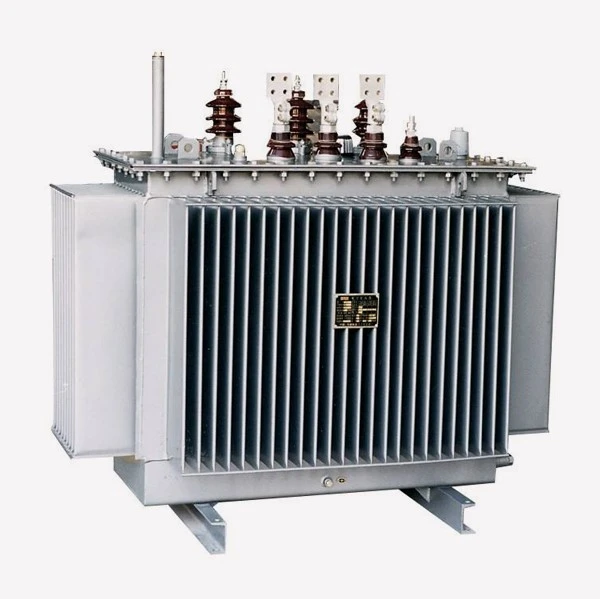

Slika proizvoda

PREGLED KOMPANIJE

Fengyuan Power je proizvođač opreme za distribuciju električne energije visokog, srednjeg i niskog napona. Proizvodi pokrivaju visokonaponske i niskonaponske razvodne ormare, suhe- transformatore, unutrašnje i vanjske vakuumske prekidače, transformatore, zračno izolirane razvodne ormare, plinom{2}}okružene mrežne ormare, montažne trafostanice i mnoge druge proizvode, pružajući korisnicima sistemska rješenja i servisna rješenja. Nazivni napon proizvoda je 0,4kV-40,5kV, a nazivna struja je 630A-4000A. Tehnički pokazatelji različitih proizvoda dostigli su nacionalne standarde i industrijske standarde.

IZLOŽBA

Pakovanje i dostava

Certifikati:

Ovaj proizvod je obično prilagođen.

Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.

Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

Evo naših primjera kupaca za vašu referencu

Togo kupac

Tehnički list N stepen 1-A: Transformator H61 20kV/400V od 100kVA
