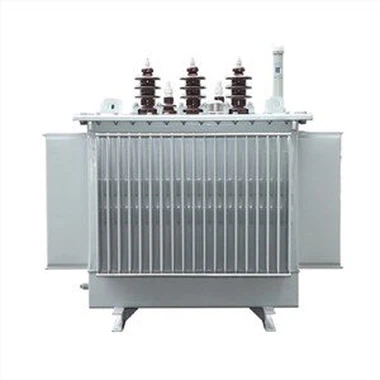

Električni izlazni transformator 2{1}/0.4KV

električni 2{1}/0.4KV izlazni transformator



Uljni distributivni transformatori su jedna od važnih opreme u sistemima napajanja i distribucije industrijskih i rudarskih preduzeća i civilnih zgrada. Oni smanjuju napon mreže od 10 (6) kV ili 35kV na napon sabirnice 230/400V koji koriste korisnici. Ovaj proizvod je pogodan za AC 50 (60) Hz, trofazni maksimalni kapacitet natpisne pločice 2500kVA (maksimalni jednofazni kapacitet natpisne pločice 833kVA, monofazni transformator se generalno ne preporučuje) i može se koristiti u zatvorenom prostoru (na otvorenom). Kada je kapacitet 315kVA ili manji, može se ugraditi na stub. Temperatura ambijenta nije viša od 40 stepeni, ne niža od -25 stepena, maksimalna dnevna prosječna temperatura je 30 stepeni, maksimalna godišnja prosječna temperatura je 20 stepeni, a relativna vlažnost zraka nije veća od 90 posto (ambijentalna temperatura temperatura je 25 stepeni), visina ne smije prelaziti 1000m. Ako nije u skladu sa gore navedenim uslovima korišćenja, potrebno je izvršiti odgovarajuća prilagođavanja kvote u skladu sa relevantnim odredbama GB6450-86.



istorija razvoja

Transformatorsko ulje je tečnost na bazi nafte koja ima potencijal sagorevanja i ima ekološke nedostatke. Međutim, zbog odličnih performansi i niske cijene transformatorskog ulja, velika većina energetskih transformatora i dalje koristi transformatorsko ulje kao izolaciju i rashladni medij.

Krajem 19. stoljeća transformatori su počeli koristiti transformatorsko ulje kao izolaciju i rashladni medij, što je dovelo do pojave transformatora uronjenih u ulje. Pored obilnog prirodnog skladištenja i niske cijene, transformatorsko ulje ima široku primjenu zbog svojih sljedećih karakteristika.

1) Kada se koristi zajedno sa vlaknastim materijalima, performanse izolacije su dobre, što može smanjiti izolacionu udaljenost i smanjiti troškove.

2) Transformatorsko ulje ima nisku viskoznost i dobre performanse prijenosa topline.

3) Može efikasno zaštititi gvozdeno jezgro i namotaj od uticaja vlage u vazduhu.

4) Zaštitite izolacijski papir i karton od djelovanja kisika, smanjite starenje izolacijskih materijala i produžite vijek trajanja transformatora.

Osim nekih malih i srednjih transformatora posebne namjene i plinskih transformatora, velika većina velikih i srednjih transformatora još uvijek koristi transformatorsko ulje kao rashladni i izolacijski medij.

Izolacija transformatora impregnirana transformatorskim uljem ima stepen otpornosti na toplotu A i dugotrajnu radnu temperaturu od 105 stepeni.

klasifikacija

Fazna diferencijacija

Može se podijeliti na trofazne transformatore i jednofazne transformatore. U trofaznim energetskim sistemima uglavnom se koriste trofazni transformatori. Kada je kapacitet prevelik i ograničen uslovima transporta, tri monofazna transformatora se mogu koristiti iu trofaznim energetskim sistemima za formiranje grupa transformatora.

Diferencijacija namotaja

Može se podijeliti na transformatore s dvostrukim namotom i transformatore s trostrukim namotom. Obično su transformatori dvostruki namotaji, koji imaju dva namota na željeznoj jezgri, jedan je originalni namotaj, a drugi sekundarni namotaj. Transformator sa tri namotaja je transformator većeg kapaciteta (iznad 5600 kVA) koji se koristi za povezivanje tri različita naponska dalekovoda. U posebnim slučajevima postoje i Satons transformatori koji koriste više namotaja.

Strukturna klasifikacija

Može se podijeliti na transformatore tipa jezgra i transformatore tipa školjke. Ako je namotaj omotan oko gvozdenog jezgra, to je transformator sa gvozdenim jezgrom; Ako je gvozdeno jezgro omotano oko periferije namotaja, to je transformator sa gvozdenom školjkom. Ova dva se samo malo razlikuju po strukturi i nemaju suštinsku razliku u principu. Energetski transformatori su svi tipa sa gvozdenim jezgrom.

Transformator se uglavnom sastoji od gvozdenog jezgra, namotaja, rezervoara za ulje, konzervatora, izolacionog rukavca, izmjenjivača slavina i plinskog releja.

1. Gvozdeno jezgro

Gvozdeno jezgro je deo magnetnog kola transformatora. Tokom rada, gubici histereze i gubici vrtložnim strujama stvaraju se za stvaranje topline. Da bi se smanjio gubitak grijanja i smanjila zapremina i težina, željezno jezgro se sastoji od hladno valjanih zrnasto orijentiranih silikonskih čeličnih limova s ​​visokim koeficijentom magnetne provodljivosti manjim od 0.35 mm. Prema rasporedu namotaja u željeznoj jezgri, razlikuju se dva tipa: tip jezgre i tip školjke.

U transformatorima velikog kapaciteta, kako bi se osiguralo da se toplina nastala gubitkom željeznog jezgra može u potpunosti odnijeti izolacijskim uljem tokom cirkulacije, kako bi se postigao dobar efekat hlađenja, kanali za rashladno ulje se često ugrađuju u željezno jezgro. .

2. Namotavanje

Namotaj i željezno jezgro su obje komponente jezgre transformatora. Zbog otpora samog namota ili kontaktnog otpora na spojevima, poznato je iz Jouleovog zakona da se stvara toplina. Zbog toga namotaj ne može dugo proći struju veću od nazivne. Osim toga, prilikom prolaska struje kratkog spoja, na namotu će se stvoriti značajna elektromagnetna sila i oštetiti transformator. Postoje dvije osnovne vrste namotaja: koncentrični i preklapajući.

Glavni kvar namotaja transformatora su kratki spojevi između zavoja i kratki spojevi na kućištu. Međuzavojni kratki spojevi su uglavnom uzrokovani starenjem izolacije ili mehaničkim oštećenjem izolacije tijekom preopterećenja transformatora i kratkim spojevima. Kada nivo ulja unutar transformatora opadne, uzrokujući da namotaj izloži nivo ulja, može doći i do kratkih spojeva među zavojima; Osim toga, kada dođe do kratkog spoja, zbog efekta prekomjerne struje, namotaj se deformira, uzrokujući mehaničko oštećenje izolacije, a također uzrokuje kratke spojeve između zavoja. Kada postoji kratki spoj između zavoja, struja unutar namotaja kratkog spoja može premašiti nazivnu vrijednost, ali cjelokupna struja namotaja ne smije premašiti nazivnu vrijednost. U tom slučaju će djelovati plinska zaštita, au teškim slučajevima djelovat će i uređaj diferencijalne zaštite. Uzrok kratkog spoja na kućište je također zbog starenja izolacije, vlage u ulju, pada nivoa ulja ili munje i prenapona tokom rada. Osim toga, kada dođe do kratkog spoja, deformacija namotaja zbog prekomjerne struje također može uzrokovati kratki spoj na kućištu. Kada dođe do kratkog spoja na kućište, to je općenito djelovanje uređaja za zaštitu plina i djelovanje zaštite od uzemljenja.

3. Spremnik za gorivo

Tijelo (namotaj i željezno jezgro) uljnog transformatora ugrađeno je u rezervoar napunjen transformatorskim uljem, koji je zavaren čeličnim pločama. Rezervoar za ulje srednjih i malih transformatora sastoji se od kućišta kutije i poklopca kutije. Tijelo transformatora je smješteno unutar kućišta kutije, a poklopac kutije se može otvoriti kako bi se tijelo podiglo radi održavanja.

Klasifikacija izolacionog hlađenja

Može se podijeliti na transformatore uronjene u ulje i suhe transformatore. U cilju poboljšanja izolacije i uslova hlađenja, gvozdeno jezgro i namotaj transformatora su zajedno uronjeni u rezervoar za ulje napunjen transformatorskim uljem. U posebnim situacijama, kao što su ulična rasvjeta i rudničko osvjetljenje, koriste se i suhi transformatori.

Tip uronjen u ulje

1. Nezatvoreni transformatori uronjeni u ulje: uglavnom uključuju S8, S9, S10 i druge serijske proizvode, koji se široko koriste u industrijskim i rudarskim preduzećima, poljoprivredi i civilnim zgradama.

2. Zatvoreni transformatori uronjeni u ulje: uglavnom uključujući S9, S9-M, S10-M i druge serije proizvoda, koji se obično koriste na mjestima sa visokim zagađenjem ulja i hemijskim supstancama u naftnoj i hemijskoj industriji.

3. Zatvoreni transformatori uronjeni u ulje: uglavnom dostupni u BS9, S9-, S10-, S11-MR, SH, SH12-M i drugim serijama proizvoda, mogu koristiti za distribuciju električne energije na različitim mjestima kao što su industrijska i rudarska preduzeća, poljoprivreda i civilne zgrade.

Osim toga, postoje razni specijalni transformatori za posebne namjene. Na primjer, visokonaponski transformatori za ispitivanje, transformatori za električne peći, transformatori za zavarivanje i transformatori za tiristorska kola, transformatori napona i strujni transformatori za mjerne instrumente.

Karakteristike performansi

a. Niskonaponski namotaj transformatora uronjenih u ulje općenito ima cilindričnu strukturu s namotom od bakarne folije, osim bakarnih žica malog kapaciteta; Visokonaponski namotaj ima višeslojnu cilindričnu strukturu, osiguravajući uravnoteženu distribuciju amperskih zavoja, nisko magnetsko curenje, visoku mehaničku čvrstoću i jaku otpornost na kratki spoj.

b. Gvozdeno jezgro i namotaj imaju mjere za pričvršćivanje, a dijelovi za pričvršćivanje kao što su visina i niskonaponski vodovi uređaja opremljeni su samoblokirajućim maticama protiv otpuštanja. Imaju strukturu jezgra koja ne visi i mogu izdržati transportne udarce.

c. Zavojnica i željezno jezgro se suše u vakuumu, a transformatorsko ulje se filtrira i ubrizgava pomoću vakuumskog procesa kako bi se smanjila vlaga unutar transformatora.

d. Rezervoar za ulje ima valovite ploče, koje imaju funkciju disanja za kompenzaciju promjene volumena ulja uzrokovane promjenama temperature. Stoga ovaj proizvod nema rezervoar za skladištenje ulja, što očigledno smanjuje visinu transformatora.

e. Zbog zamjene rezervoara za skladištenje ulja valovitim pločama, transformatorsko ulje je izolirano izvana, efektivno sprječavajući ulazak kisika i vode, što može dovesti do smanjenja performansi izolacije.

f. Na osnovu gornjih pet točaka performansi, osigurava da transformator uronjen u ulje ne zahtijeva zamjenu ulja tokom normalnog rada, što značajno smanjuje troškove održavanja transformatora i produžava njegov vijek trajanja.

Ključne tačke odabira

Učitajte prirodu

1) Kada postoji veliki broj primarnih ili sekundarnih opterećenja, preporučljivo je ugraditi dva ili više transformatora. Kada je bilo koji transformator isključen, kapacitet preostalih transformatora može zadovoljiti potrošnju električne energije primarnih i sekundarnih opterećenja. 1, Sekundarni teret treba biti koncentrisan što je više moguće i ne smije biti previše raspršen.

2) Kada je sezonska nosivost velika, potrebno je ugraditi posebne transformatore. Na primjer, opterećenje klima uređaja i zamrzivača u velikim civilnim zgradama, te opterećenje grijanja električnog grijanja.

3) Kada je koncentrisano opterećenje veliko, potrebno je ugraditi posebne transformatore. Kao što su velika oprema za grijanje, velike rendgenske mašine, elektrolučne peći itd.

4) Kada je opterećenje rasvjete veliko ili korištenje zajedničkog transformatora za napajanje i osvjetljenje ozbiljno utiče na kvalitet rasvjete i vijek trajanja sijalice, može se instalirati namjenski transformator za rasvjetu. Općenito, struja i rasvjeta dijele transformator.

Okruženje korišćenja

U normalnim srednjim uslovima, mogu se odabrati transformatori uronjeni u ulje ili suvi transformatori, kao što su nezavisna ili priključena električna podstanica za industrijska i rudarska preduzeća, poljoprivredu i nezavisna električna podstanica za stambena područja. Transformatori dostupni za odabir uključuju S8, S9, S10, SC (B) 9, SC (B) 10, itd.

Temperaturno okruženje

① Održavajte dugoročnu stabilnost na temperaturi od 220 stepeni

② Sposoban da izdrži kratkotrajni rad na temperaturi od 350 stepeni

③ Održavajte stabilne performanse u širokom rasponu temperature i vlažnosti

④ Na temperaturi od 250 stepeni, neće se topiti, teći ili podržavati sagorevanje

⑤ Neće se oslobađati toksični ili korozivni gasovi na temperaturi od 750 stepeni

Zahtjevi za instalaciju

1. Trasa temelja transformatora treba biti horizontalna, a konzervator ulja treba imati nagib od 1-1,5 posto.

2. Transformatore treba ojačati.

3. Primarni i sekundarni provodnici transformatora ne bi trebali uzrokovati opterećenje na čahuru.

Oklop transformatora je čvrsto povezan sa neutralnom tačkom i uređajem za uzemljenje kako bi se formirao trojstvo 800KVA (instalirajte plinski relej).

karakteristika

prednost

1. Transformatorsko ulje ima dobru izolaciju i toplotnu provodljivost, dok je transformatorsko ulje jeftino.

2. Može riješiti problem odvođenja topline velikog kapaciteta i visokonaponske izolacije u transformatorima.

nedostatak

1. Transformatorsko ulje je zapaljivo i može izgorjeti i eksplodirati kada naiđe na plamen

2. Transformatorsko ulje je štetno za ljudsko zdravlje

3. Transformatorsko ulje treba redovno provjeravati

4. Performanse zaptivanja transformatora uronjenih u ulje su loši i trebalo bi da budu stari, što dovodi do ozbiljnog curenja ulja na mestu rada, što utiče na siguran rad opreme i utiče na životnu sredinu

5. Nivo izolacije transformatora potopljenih u ulje je nizak, a projektovani su i proizvedeni prema izolaciji klase A

Technical Parameter

Tradukcija preliva : Transfo H61 20KV 160kVA B2

H61 Transformator 15(20)kV 160kVA B2

Trofazni SN/NN distributivni transformator sa SN i NN namotajima u namotanom bakru snage P=160KVA
- Usklađenost: NFC 52 100 - 52 112 i 52 113 standard ili ekvivalent u suštini
- Prirodno hlađenje: ONAN
- Podešavanje SN napona: isključenjem plus /- 5 posto u pet (5) pozicija
- Tip: na postu H61
- Nazivna snaga: 160KVA
- Primarni nazivni napon: 20,000V ± 5 posto
- Sekundarni napon: 410V bez opterećenja između faza / 240V između faze i nule
- Frekvencija: 50Hz
- Napon kratkog spoja: 4 posto
- Gubitak bez opterećenja manji ili jednak 300W
- Gubitak opterećenja manji ili jednak 2000W
- Spojnica: Dyn11 sa neutralnim izlazom
- Ukrštanja SN i NN: od porcelana























P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100-postotni profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca i mogli bismo 100 posto kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju



P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovog materijala do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za raspršivanje soli, test mehaničkog vijeka trajanja.



P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C je prihvatljiv. 30 posto T/T unaprijed, 70 posto stanje prije isporuke.



P10: Koju uslugu nudi kompanija?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup kako bi stigao do različitih zahtjeva kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pretprodaje do nakon prodaje.





Ovaj proizvod je obično prilagođen.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Kliknite na dugme ispod da nam pošaljete informacije, a naše prodajno osoblje će vas kontaktirati da vam dostavi crteže dizajna



Evo naših primjera kupaca za vašu referencu

Uzbekistan kupac

Tehnički list N stepen 2-A: Transformator H61 33 kV/400V od 100 kVA

DESIGNATIONS	S UNITS	SPECIFIČNI PODACI	PODACI KANDIDATA
Maker		Treba naznačiti
Referentni standard		IEC 60076
Tip		Faza
PDV		Hermetic
Izvršenje		Tropicalized
Dielektrik		Ulje bez PCB-a
Instalacija		Na stubu
Radna temperatura okoline	stepen	45
Nazivna frekvencija	Hz	50
Nazivne snage	Kva	100
Nazivni primarni napon	Kv	33
Nivo izolacije dodijeljen osnovnoj školi	Kv	36
Broj faza u osnovnoj školi		03
Sekundarni napon	V	400/230
Opseg podešavanja napona na M strani kada je neopterećen	posto	±2.5
Spojnica		Yzn11
Napon kratkog spoja	posto	4 - 4.5
Neutralne veličine za jedno opterećenje	posto	100
Maksimalni gubici vakuuma	W	230 – 460
Gubici zbog Maxi opterećenja	W	1450 - 2350
Maksimalna stabilna temperatura ulja	stepen	55
Maksimalna temperatura namotaja u stacionarnom stanju	stepen	60
Materijal za namotavanje		Elektrolitički bakar
Maksimalni nivo buke	Db	52
Zadržavanje industrijske frekvencije 50Hz, 1 min	Kv	50 - 70
Otpornost na udarne talase (1,2/50 mikrona)	Kv	125 - 170
Hlađenje		ONAN
Natpisna pločica		01
Priključak za uzemljenje		01
Dimenzije Visina/širina/dubina	mm x mm x mm	1200 X 1050 X 710
Ukupna masa transformatora uključujući ulje	Kg	400
Masa ulja	Kg	90
PAINT
		Tropski i anti-rđe
		Slojevi
		Binder
		Boja
		Planovi i tehnički dijagrami se dostavljaju.
