Koji su uobičajeni kvarovi razvodnih ormara i ormara s prstenastom mrežom?

Koji su uobičajeni kvarovi razvodnih ormara i ormara s prstenastom mrežom?

Uobičajene greške u razvodnim aparatima uključuju sljedeće kategorije:

(1) Pogrešan rad i odbijanje rada kvarova. Takvi kvarovi mogu biti uzrokovani mehaničkim kvarovima u prijenosnom sistemu i pogonskom mehanizmu, ili problemima s električnom kontrolom i pomoćnim krugom; Mehaničke greške pogonskog mehanizma i sistema prenosa uglavnom se manifestuju kao zaglavljivanje mehanizma, deformacija komponenti, pomeranje ili oštećenje, labavo i zaglavljeno otvaranje i zatvaranje gvozdenog jezgra, labav klin vratila, kvar na okidanju, itd. kao loš kontakt u sekundarnom ožičenju, labave stezaljke, neispravno ožičenje, paljenje namotaja za otvaranje i zatvaranje zbog zaglavljenih mehanizama ili loše sklopke za prijenos, neefikasno prebacivanje pomoćnih prekidača, kao i kvarovi u radu izvora napajanja, sklopnika za zatvaranje, mikroprekidača, itd.

(2) Greške pri lomljenju i zatvaranju. Ova vrsta kvara je uzrokovana tijelom prekidača, a kod prekidača s malo ulja, uglavnom se manifestira kratkim spojem ubrizgavanja goriva, gubitkom izgaranja u komori za gašenje luka, nedovoljnom prekidnom sposobnošću i eksplozijom kada je zatvorena. Kod vakuumskih prekidača, manifestuje se kao curenje vazduha u komori za gašenje luka i mehovima, smanjeni vakuum i ponovno paljenje kondenzatorske baterije. Pucanje keramičkih cijevi itd.

(3) Greška struje. Ova vrsta kvara je uglavnom uzrokovana lošim kontaktom izolacionog utikača u razvodnom uređaju, što dovodi do topljenja kontakta;

(4) Greška izolacije. To uglavnom uključuje međufazni ili fazni kratki spoj sabirnice, pražnjenje između sabirnice i izolacije, pražnjenje dinamičkih i statičkih kontakata i skriveno opasno pražnjenje u odjeljku kabela. Tipični tipovi kvarova su eksterna izolacija na zemlju, unutrašnja izolacija na zemlju, preskok međufazne izolacije, preskok prenapona groma, porculanska čaura, preskok izolacije kondenzatora, preskok zagađenja, kvar, eksplozija, preskok šipke za podizanje, CT eksplozija, kvar, flashover, razbijene porculanske boce, itd.

(5) Vanjske sile i druge greške. Uključujući utjecaje vanjskih objekata, prirodne katastrofe, kratke spojeve uzrokovane životinjama, itd

Uobičajeni tipovi kvarova u ormanu prstenaste mreže uključuju: grešku preklapanja kablova, kvar izolatora nosača i glave sabirnice, kvar plinske komore itd.

1. PT i CT kvarovi. Ormar za prstenastu mrežu sa interfejsom za automatizaciju distribucije često je opremljen PT i CT za pružanje informacija o podacima kao što su radno napajanje za prekidače i struja opterećenja potrebna za automatizaciju distribucije.

2. Kvar gromobrana: Neki odvodnici groma u ormanu prstenaste mreže su se pokvarili ili eksplodirali, uzrokujući kratki spoj između faza u prostoriji za kablove ili pražnjenje iz glave kabla do školjke.

3. Greška preklapanja kablova:

(1) Trenutno, metoda fiksiranja kabla je čaura, koja ne može postići značajnu fiksaciju. U toku rada, napon izazvan sopstvenom težinom, električnom snagom, spoljnim silama itd. će se prenositi sa svake faze na rukavac gde se kabl preklapa. U teškim slučajevima može uzrokovati oštećenje i curenje zraka na rukavu, što dovodi do kvarova.

(2) Oslobađanje od naprezanja: Prije fiksiranja kabela, često je potrebno primijeniti vanjsku silu za uvrtanje kabela. Nakon ugradnje, unutarnji napon nastao torzijom se postupno oslobađa, a rezultirajući moment djeluje na rukavac kabelskog preklapanja.

(3) Mutacija opterećenja: Zbog mutacije opterećenja, prenapona itd., temperatura glave kabla se povećava i izolaciona navlaka puca.

4. Kvar pražnjenja na izolatoru nosača kablova i glavi sabirnice. Izolator nosača kablovske sobe ili glava gomile sabirnica mogu doživjeti površinsko pražnjenje ili čak kvar zbog izlaganja prašini, vlazi i drugim okruženjima.

5. Kvar sekundarnog kola: Nakon što je došlo do kvara kratkog spoja u sistemu, sklopni uređaj se nije normalno aktivirao, što je rezultiralo produženom strujom kratkog spoja. Velika struja na sekundarnoj strani strujnog transformatora dovela je do izgaranja izolacije namotaja.

6. Greška zaštite: Napajanje regulacije zaštite je povezano sa sekundarom naponskog transformatora. Kada dođe do kvara kratkog spoja, sekundarna struja kvara CT će alarmirati. Međutim, kvar kratkog spoja uzrokuje značajno smanjenje napona sistema, što onemogućuje aktiviranje prekidača opterećenja. Struja kratkog spoja se nastavlja sve dok se superiorna zaštita ne aktivira i ne prekine napajanje.

LINK ZA PROIZVOD

http://www.switchgear-china.com/ring-main-unit/sf6-insulated-switchgear/sf6-rmu-switchgear.html

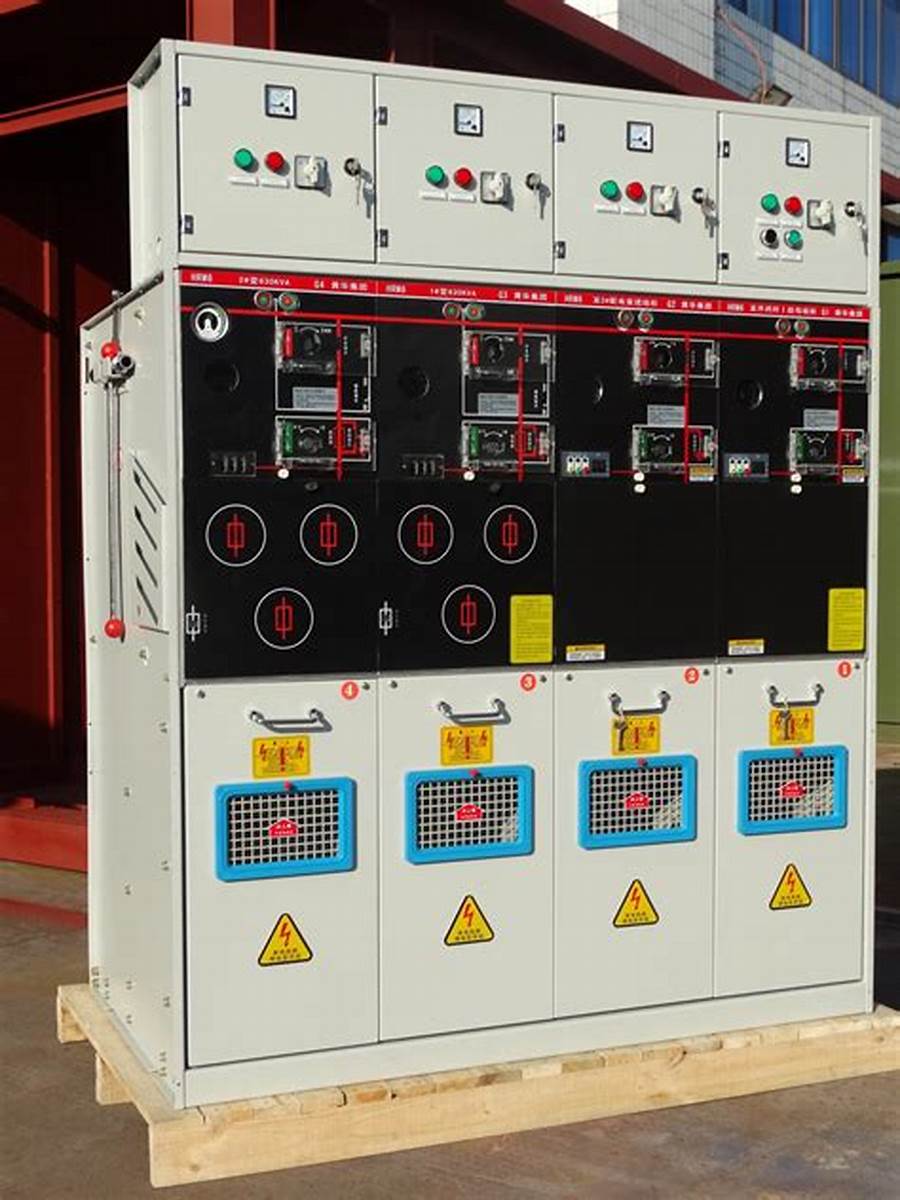

FOTOGRAFIJA PROIZVODA

Ovaj proizvod je obično prilagođen.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Molimo kontaktirajte naše prodajno osoblje kako biste dobili nacrte dizajna

Evo naših primjera kupaca za vašu referencu

Uzbekistan kupac

Datasheet
1.1 710-512-01-MVS1 glavna trafostanica
Dolazni razvodni uređaj A01 B01 2
Bez komponenti Specifikacija Jedinica Kol. Proizvođač
1 VCB
HVX{0}}F 275 mm
Visina manja ili jednaka 2000m
Napon otvaranja DC220V
Napon zatvaranja DC220V
Napon skladištenja energije DC220V
Set 1 Kina
2 VT JDZ-10 10KV/√3/0.1KV/√3 Set 3 Kina
3 CT
LZZBJ{0}}/1A 5P{3}}VA
5P20 5VA 5Fs5 5VA
Set 3 Kina
4 Visokonaponski osigurač XRNP1-12 0.5A Pc 3 Kina
5 Odvodnik groma HY5WZ-17/50 Set 3 Kina
6 Inteligentna kontrolna tabla WY-9008A Pc 1 Kina
7 Indikator kratkog spoja i zemljospoja EKL-4-1 Pc 1 Kina
8 Multifunkcionalni električni instrument PD666-3S3 380V 5A Pc 1 Kina
9 Primarni eliminator harmonika LXQ-12KV Pc 1 Fengyuan
10 Napunjeni displej DXN-12Q Pc 1 Kina
11 Regulator temperature i vlažnosti WY-CS-III Pc 1 Kina
12 Spojni komad JY-2 Pc 3 Kina
13 Razvodna kutija PJ1 kom 1 Kina
14 Nosač za doziranje Univerzalni tip Pc 1 Kina
15 Signalna lampa ND16-22D/4 AC380V crvena PC 1 CHNT
16 Signalna lampica ND16-22D/4 AC380V zelena PC 1 CHNT
17 Signalna lampa ND16-22D/4 AC380V bijela PC 1 CHNT
18 AC minijaturni prekidač NB1-63/2P C6A 6kA(R) Pc 2 Fengyuan
19 AC minijaturni prekidač NB1-63/3P C3A 6kA(R) Pc 1 Fengyuan
20 DC minijaturni prekidač NB1Z-63 2P C6 Pc 1 Fengyuan
21 AC minijaturni prekidač NB1-63/3P B2A 6kA(R) Pc 1 Kina
22 Univerzalni test terminal RURTK/S Pc 30 Kina
23 Univerzalni terminalni blok RUK 5B Pc 18 Kina
24 Mali autobus na vrhu ormara Ø 6 bakrenih šipki m 11 Fengyuan

AKO TREBA VIŠE DETALJA, BESPLATNO NAS KONTAKTIRAJTE
