Razlika između transformatora uronjenih u ulje i suhih transformatora

Razlika između transformatora uronjenih u ulje i suhih transformatora

Suha transformacija je potrebna u složenim zgradama (podrumi, podovi, krovovi, itd.) i gusto naseljenim područjima. Uljni transformator se koristi u nezavisnoj trafostanici. Transformator unutar kutija transformatora općenito usvaja suhu transformaciju. Vanjska privremena električna energija uglavnom koristi uljne transformatore. Tokom izgradnje, suha transformacija i transformacija ulja se biraju na osnovu prostora. Transformacija ulja se može odabrati kada je prostor velik, a suha transformacija se može odabrati kada je prostor pretrpan.

Regionalna klima je relativno vlažna i topla, što olakšava korištenje nafte. Ako se koristi suha transformacija, mora biti opremljena oprema za hlađenje prisilnim zrakom.

1. Izgled:

Oblici pakovanja su različiti. Suvi transformatori mogu direktno vidjeti željezno jezgro i zavojnicu, dok uljni transformatori mogu vidjeti samo vanjski omotač transformatora.

2. Različiti oblici olova:

Većina transformatora suvog tipa koristi rukave od silikonske gume, dok većina uljnih transformatora koristi keramičke navlake.

3. Različiti kapaciteti i naponi:

Za distribuciju su uglavnom pogodni suvi transformatori, kapaciteta uglavnom ispod 1600KVA i napona od 10K. Postoje i neki koji mogu postići napon od 35KV. Međutim, uljni transformatori mogu postići puni kapacitet od malog do velikog, a naponski nivo također može postići sve napone. Ispitna linija ultravisokog napona 1000KV koja se gradi u Kini mora koristiti uljne transformatore.

4. Izolacija i rasipanje topline su različite:

Transformatori suvog tipa su uglavnom izolovani smolom i hlađeni su prirodnim vazduhom. Transformatori velikog kapaciteta se hlade ventilatorima, dok su uljni transformatori izolovani izolacionim uljem. Cirkulacija izolacijskog ulja unutar transformatora odvodi toplinu iz topline koju stvaraju zavojnice na hladnjak transformatora.

5. Primjenjiva lokacija:

Suhi transformatori se uglavnom koriste na mjestima koja zahtijevaju "prevenciju požara i zaštitu od eksplozije", a općenito su laki za korištenje u velikim zgradama i visokim zgradama. Međutim, uljni transformatori mogu izazvati požar zbog prskanja ulja ili curenja nakon "akcidenta", a uglavnom se koriste na otvorenom, a postoje mjesta na kojima se iskopavaju "akcidentni naftni bazeni".

6. Različite nosivosti:

Generalno, suvi transformatori treba da rade sa nominalnim kapacitetom, dok transformatori tipa ulja imaju bolji kapacitet preopterećenja.

7. Troškovi su različiti:

Za transformatore istog kapaciteta nabavna cijena suhih transformatora je mnogo viša od uljnih transformatora. Transformatori suvog tipa obično počinju sa SC, kapsuliranim livenjem od epoksidne smole, inkapsuliranom čvrstom izolacijom od livenog SCR bez epoksidne smole i SG otvorenog tipa. Različiti tipovi suhih transformatora uglavnom koriste navlake od silikonske gume, dok uljni transformatori uglavnom koriste keramičke navlake.

Sve u svemu, fundamentalna razlika između njih dvoje leži u razlici u rashladnom mediju, gdje se transformatorsko ulje (kao i druga ulja kao što je ulje koristi kao medij za hlađenje i izolaciju, dok suha transformacija koristi zrak ili druge plinove kao što je SF6 kao medij za hlađenje). rashladni medij.Telo uljnog transformatora se stavlja u rezervoar napunjen transformatorskim uljem.Suha transformacija često uključuje kapsuliranje gvozdenog jezgra i tela namotaja odlivanjem od epoksidne smole.Postoji i tip koji se sada češće koristi, a to nije Namotaj je impregniran posebnim izolacijskim papirom i izolacijskom bojom kako bi se spriječilo navlaživanje namotaja ili željezne jezgre

LINK ZA PROIZVOD

http://www.switchgear-china.com/power-distribution-transformer/oil-immersed-transformer/pole-mounted-single-phase-transformers.html

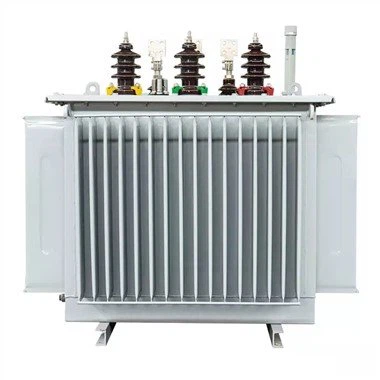

FOTOGRAFIJA PROIZVODA
