Analiza niskonaponskog i srednjenaponskog ormana

Analiza niskonaponskog i srednjenaponskog ormana

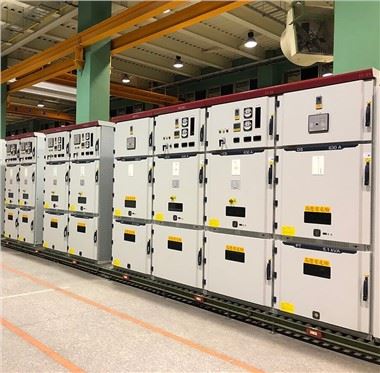

Kondenzatorski orman niskog napona razlikuje se od kondenzatora srednjeg napona. Ormar za kondenzator srednjeg napona općenito se odnosi na izlazni ormarić kondenzatora, što znači da je izlazni kabel spojen na kondenzatorski uređaj za kontrolu i zaštitu kondenzatora. Slično, postoje i ormarići transformatora za uzemljenje. Kondenzatorski uređaj se ugrađuje u ogradu ili kutiju, opremljen posebnom opremom kao što su izolacijske sklopke, kontaktori, prigušnice, kondenzatori itd., smješteni u posebnom prostoru, a ne u istom redu kao srednjenaponski rasklopni uređaj. Kondenzatorski orman niskog napona zapravo ugrađuje kondenzatore u ormar, koristeći kontaktore ili kompozitne sklopke za upravljanje ovisno o načinu upravljanja, te ugrađuju obične cilindrične kondenzatore ili pametne kondenzatore.

Za razliku od velike veličine srednjenaponskih prekidača, niskonaponski ormar može ugraditi samo jedan ili dva prekidača (dvoslojni ormarići) kao izlazna kola. Niskonaponski razvodni uređaji općenito mogu ugraditi nekoliko do više od deset prekidača, kao što su prekidači s četiri okvira ili prekidači s 12 livenih kućišta. Slično srednjenaponskom izvlačivom razvodnom uređaju, niskonaponski okvirni prekidač u razvodnom uređaju također ima izvlačivu strukturu, sa bazom fiksiranom na razvodnom uređaju, uključujući primarne i sekundarne kontakte, ventile, vodilice i druge mehanizme. Izvlačno tijelo ostvaruje spajanje i isključivanje primarnog i sekundarnog kruga kroz mehanizam za zakretanje.

Postoje dvije vrste niskonaponskih odlaznih ormara: tip fiksne pregrade i tip ladice.

Niskonaponski fiksni i odvojeni prekidači imaju utične ili izvlačive prekidače u kalupu. Utični postolje je fiksirano na razvodnom uređaju, a grana sabirnica je povezana na glavnu sabirnicu. Kućište sa utikačem ima mehaničku blokadu, a prekidač se može izvući iz baze samo kada je otvoren. Prekidači srednjeg napona fiksnih sklopnih uređaja su fiksni prekidači koji se moraju koristiti zajedno sa izolacijskim prekidačima, to jest, prekidač nema izolacijsku funkciju (prekidač izolacionog opterećenja ima funkciju izolacije), tako da mora imati izolacioni prekidač i radni mehanizam. Prekidač i izolacijski prekidač su mehanički blokirani, a izolacijski prekidač može zatvoriti prekidač samo kada je zatvoren, a prekidač može otvoriti samo izolacijski prekidač kada je otvoren.

Niskonaponski ormarić sa ladicama se ugrađuje sa prekidačima u kalupu, strujnim transformatorima, indikatorskim lampicama, multifunkcionalnim brojilima itd. na ladici. Ladica je izlazni krug, male ladice se mogu direktno umetnuti u ploču, dok velike ladice uglavnom imaju mehanizam za zamah. Za upravljački krug motora, ladice mogu biti opremljene kontaktorima, termalnim relejima i drugim metodama pokretanja kao što su rotacija naprijed i nazad, zvijezda-trokut itd. općenito se može pokrenuti samo direktno. Za rotaciju naprijed i natrag, složenije je zahtijevati više kontaktora, a nekoliko srednjenaponskih ormara mora se koristiti zajedno.

Srednjonaponski sklopni uređaj ima prekidač za uzemljenje za zaštitu uzemljenja tokom održavanja i popravke. Niskonaponski sklopni uređaj nema prekidač za uzemljenje, a niskonaponski sklopni uređaj od 380 V može se direktno povezati na žicu za uzemljenje radi sigurnosne zaštite.

Nivo zaštite je primenljiv na srednjenaponske i niskonaponske ormare. Koncept gubitka kontinuiteta rada LSC u srednjenaponskim ormanima je da se odredi opseg nestanka struje tokom održavanja na osnovu vrste unutrašnjeg razdvajanja. Generalno, nivo LSC metalnih oklopnih izvlačivih razvodnih uređaja je 2B, što znači da glavna sabirnica može biti pod naponom prilikom održavanja kablovske sobe. Niskonaponski ormani dolaze u obliku FORME, koji je separacijski tip. FORM 4b postiže potpuno razdvajanje funkcionalnih jedinica za sva kola, uključujući i kablovske veze za svaki odlazni vod. Ormar srednjeg napona ima nivoe greške unutrašnjeg luka kao što je IAC AFLR, a niskonaponski razvodni uređaj takođe treba da zadovolji unutrašnje greške. Međutim, postoje definicije kao što su zone bez luka, a relativno govoreći, energija luka niskonaponskog sklopnog uređaja je mnogo manja.

Ormar srednjeg napona naglašava sigurnost visokog napona, dok niskonaponski razvodni uređaj naglašava praktičnost rada i održavanja
