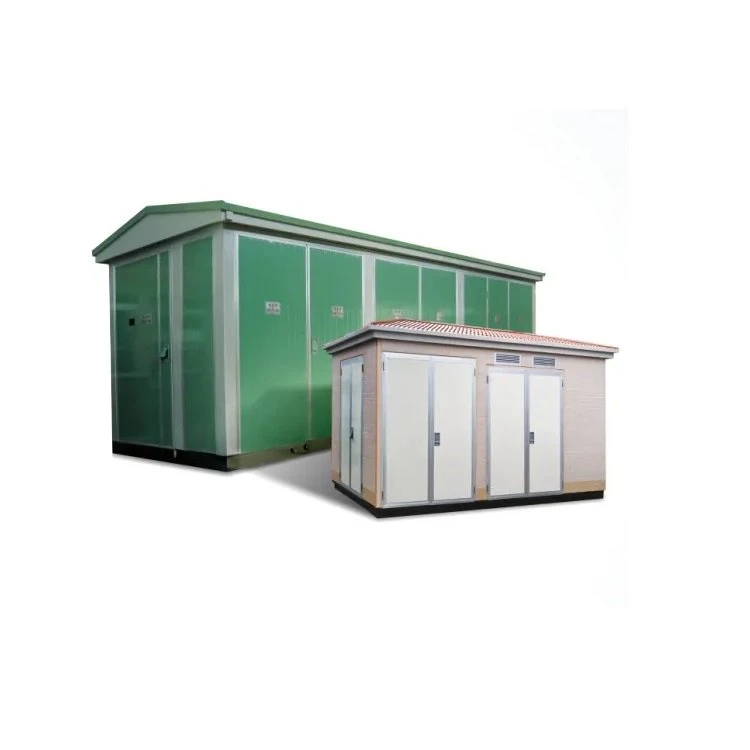

Električna kompaktna transformatorska podstanica

Vanjski 11KV 630KVA 11/0.4KV električna kompaktna transformatorska trafostanica

Kompaktna električna podstanica je kompletan set nove energetske transformatorske opreme koju je razvila naša kompanija na osnovu transformacije nacionalne gradske elektroenergetske mreže. To je najbolja kombinacija energetski-uronjenih energetskih transformatora i električnih komponenti visokog i niskog napona. Kroz strukturnu optimizaciju, razvodni ormar je minijaturiziran, a zauzeta površina kombinovanog transformatora je znatno smanjena. Ima prednosti male veličine, niske buke, pouzdanog napajanja, razumne strukture, jednostavne instalacije, jednostavnog rada i jednostavne upotrebe. Terminal za mrežnu automatizaciju se može sklopiti u visokonaponskom prstenastom mrežnom ormaru kako bi se ostvarila pouzdana detekcija kratkih-kvarova i jednofaznih-faznih kvarova uzemljenja, i ima funkciju "četiri udaljena"; ovo je pogodno za automatsku nadogradnju mrežne distribucije. Široko se koristi u komercijalnim centralnim stanicama u stambenim područjima, industrijskim i rudarskim preduzećima, aerodromskim željezničkim školama, bolnicama, visokim{9}} zgradama i mjestima.

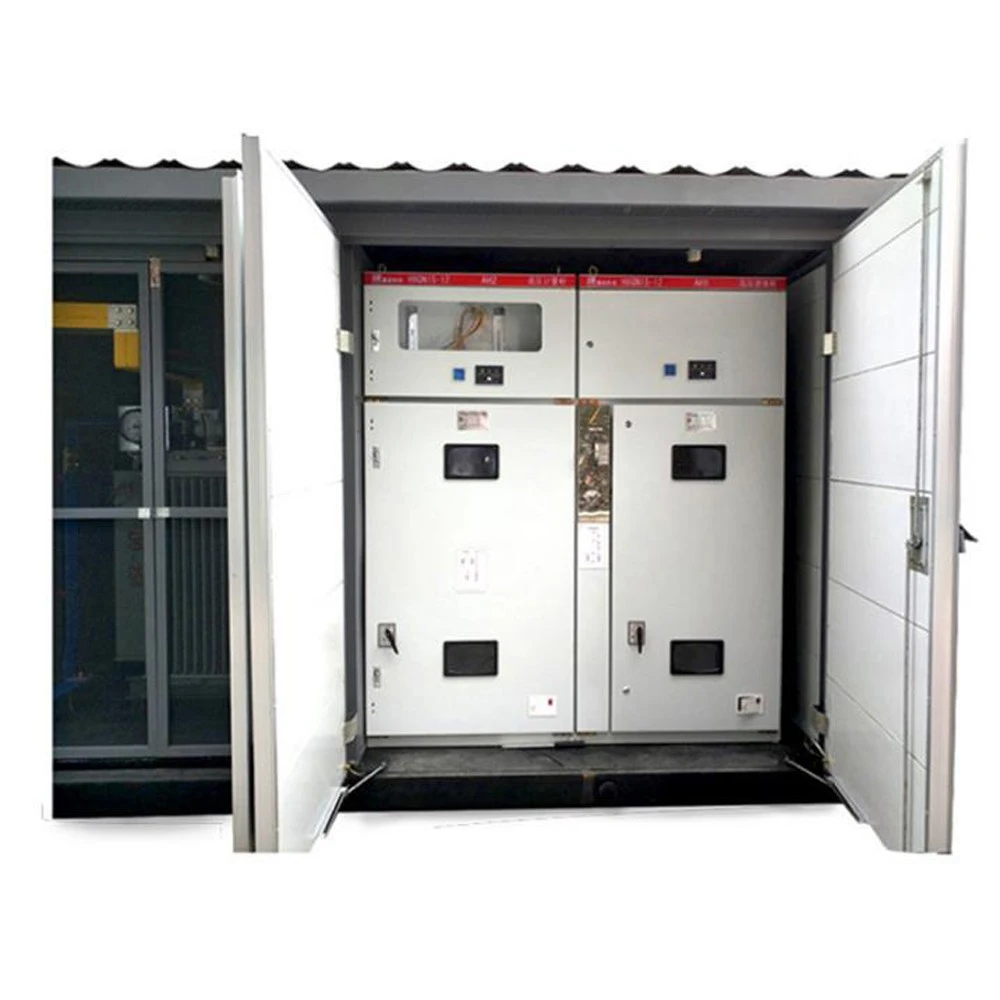

Konfiguracija niskonaponskog -glavnog razvodnog ormana za kutijasti transformator

Niskonaponski-glavni razvodni ormar kutijastog transformatora općenito treba biti opremljen ulaznim niskonaponskim-prekidačem za izolaciju, niskonaponskim-glavnim prekidačem i niskonaponskim-glavnim mjernim uređajem. Niskonaponski izolacioni prekidač se mora instalirati kako bi zadovoljio potrebe svakodnevnog održavanja i popravke. Niskonaponski{7}}glavni prekidač se bira na osnovu kapaciteta transformatora i struje kratkog-spoja na mjestu ugradnje prekidača.

Niskonaponski{0}}glavni prekidač transformatora generalno usvaja inteligentne prekidače tipa okvira, a zahtjevi za odabir i postavljanje su sljedeći:

(1) Nazivna struja prekidača. Generalno, 2,0-2,5 puta vrijednost kapaciteta transformatora je dovoljna. Odgovarajuća nazivna struja prekidanja je veća od vrijednosti struje kratkog spoja na niskonaponskoj strani transformatora, a kalibracija je rijetko potrebna.

(2) Dugo vremensko kašnjenje (tj. inverzno vrijeme, preopterećenje) struja podešavanja prekostrujnog okidača Lset, potrebna da se ispuni In Manje od ili jednako Iset1 Manje ili jednako Iz. Među njima, In je nazivna struja na niskonaponskoj-strani transformatora, a Iz je strujna nosivost niskonaponske sabirnice. Da bi se u potpunosti iskoristio kapacitet transformatora bez utjecaja na njegov vijek trajanja, Iset1 bi trebao biti jednak ili blizu In.

(3) Kratko vremensko kašnjenje (tj. fiksno vremensko ograničenje, prekomjerna struja) prekomjerna struja i struja podešavanja okidanja Iset2, potrebna da se ispuni 1.2Ifj Manje ili jednako Iset2 Manje ili jednako Id/1.3. Među njima, Ifj je kratkotrajna vršna struja opterećenja transformatora, a Id je jednofazna struja uzemljenja transformatora. Ovaj zahtjev je lako ispuniti za transformatore spojene na D i yn11, ali ne i za transformatore spojene na Y i yn0. To je i razlog zašto kutijasti transformatori često koriste D i yn11 transformatore. Vrijeme podešavanja kratkog kašnjenja prekostrujnog okidača niskonaponskog-glavnog prekidača transformatora je općenito 0,6 sekundi, što može osigurati da vremenska razlika sa prekidačem sljedećeg nivoa ne bude manja od 0,2 sekunde.

(4) Struja podešavanja trenutnog prekostrujnog okidača Iset3. Zbog kratkotrajne prekostrujne zaštite, kako bi se osigurala bolja selektivnost, vrijednost Iset3 se može podesiti na višu, obično uzimajući Iset1, što je 12-15 puta veće od vrijednosti.

Uređaj za automatsku kompenzaciju reaktivne snage za kutni transformator

Prema važećim nacionalnim standardima, kapacitet kompenzacije reaktivne snage generalno se zahtijeva da bude konfiguriran na 30% kapaciteta transformatora, što naravno ispunjava zahtjeve za uvjete korištenja visokog prirodnog faktora snage. Međutim, brzom popularizacijom induktivnih kućanskih aparata kao što su klima uređaji, mašine za pranje veša, frižideri i-štedljivi rasvjetni uređaji, ponekad nije moguće postići očekivani efekat kada se konfiguriše prema 30% kapaciteta transformatora. Stoga je preporučljivo konfigurirati prema 40% do 60% kapaciteta transformatora i automatski kompenzirati u 10 upravljačkih krugova. Iako je trošak povećan, trošak je relativno beznačajan u odnosu na cijeli kutijasti transformator, a efekat kompenzacije je dobar.

Konfiguracija niskonaponskog{0}}izlaznog ormana

Broj kola u niskonaponskom izlaznom ormanu kutijastog transformatora se općenito određuje na osnovu raspodjele opterećenja u njegovom području napajanja i odgovarajuće rezervacije 1-3 kola. Specifikacije i modeli prekidača odabranih za svaki krug određuju se na osnovu njihovih odgovarajućih izračunatih opterećenja. Zahtjevi za odabir i podešavanje niskonaponskih prekidača za svaki napojnik su slični onima za glavni prekidač transformatora. Ali preduvjet je da znate izračunatu struju opterećenja svakog napojnika. Tek tada se može postići razumna raspodjela

Specifikacija

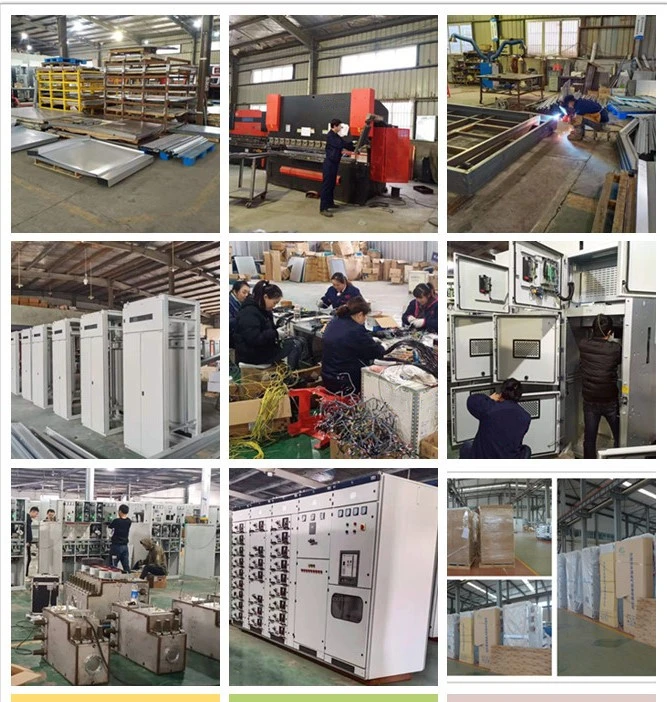

Naša radionica

CERTIFIKAT

IZLOŽBA

PREGLED KOMPANIJE

PAKOVANJE & DOSTAVA

FAQ

Q5 : Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.

Q6 : Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100% profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca, a mogli bismo i 100% kontrolirati kvalitetu proizvoda.

Q7 : Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju

Q8 : Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovina do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za ispitivanje prskanjem soli, test mehaničkog vijeka trajanja.

Q9 : Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C su prihvatljivi. 30% T/T unaprijed, 70% bilans prije isporuke.

Naša usluga

1. Pretprodajna usluga

a. Razviti tehnička rješenja

b. Pošaljite ponude, tehničke listove i crteže

c. Razviti plan prijenosa energije, plan testiranja i plan isporuke

2. Nakon{1}}usluga

a. Nadgledati tok proizvodnje u potpunosti u skladu sa planom

b. Šaljite fotografije kupcima tokom svakog proizvodnog procesa (točka zadržavanja)

c. Obavestite kupca nedelju dana pre testiranja.

d. Odgovorite brzo u roku od 12 sati u bilo koje vrijeme.

3. Nakon{1}}usluga

a. Svi dijelovi imaju dvije-godišnje garancije, a proizvođač je neispravan. Originalni proizvođač ili HFY može besplatno obezbijediti sve rezervne dijelove i komponente.

b. Tehnički dokumenti:

Originalni priručnik za rad i održavanje, koji uključuje dijagrame ožičenja, blok dijagrame i informacije o rješavanju problema.

c. instalacija

Obično, slijedeći detaljan korisnički priručnik na engleskom, korisnici mogu sami instalirati i rukovati.
