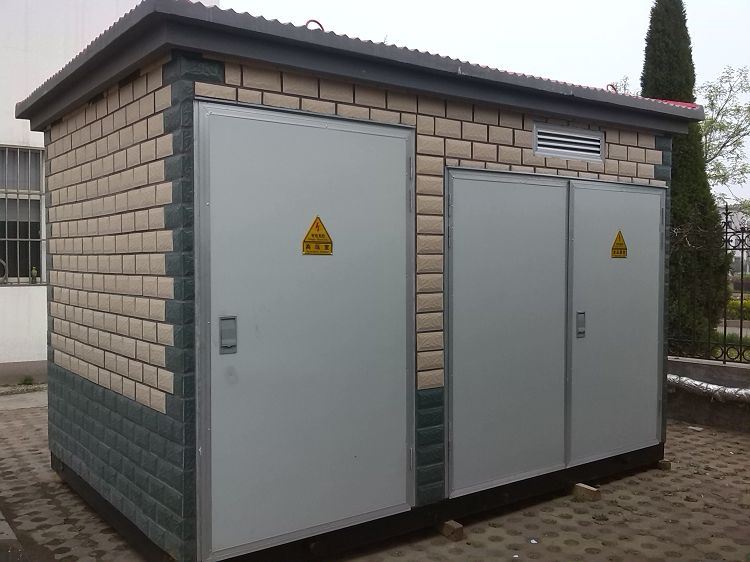

Podstanica transformatora tipa okvira

Opis proizvoda:
Substanica transformatora tipa kutije je kompaktni komplet opreme za distribuciju koja kombinuje visokonaponski prekidač, distribucioni transformator i niskonaponski prekidač prema određenoj šemi ožičavanja. Glavne komponente: transformator, visokonaponski prekidač i njegova kontrolna oprema, niskonaponski prekidač i njegova kontrolna oprema, odgovarajuća interna privezna žica (kabl, busbar itd.) i druga pomoćna oprema.

Specifikacija podstanice transformatora tipa kutije:

1.Ocijenjeni napon:20kV

2.Maksimalni operativni napon:24kV

3.Ocijenjena trenutna:400A

4.Ocijenjeno kratko vrijeme struja:16kA

5.Ocijenjena frekvencija snage izdrži napon:50kV

6.Ocijenjeni impuls izdrži napon (vršna vrijednost):125K

7.Izolacijski medij:SF6/zrak

8.Klasa zaštite:lP4x

Tehničke karakteristike proizvoda:

(1) napravljena je od modularizacije i premještena vozilom, sa kompaktnom strukturom, pogodnim prijevozom, savršenom opremom, fleksibilnošću, pouzdanošću i pogodnim održavanjem

(2) fleksibilna konfiguracija ljuske, može koristiti metalnu ili ne-metalnu ljusku;

(3) visoki napon usvaja brzi i pouzdan visokonaponski SF6 prekidač za učitavanje -- kombinacija osigurača električni aparat;

(4) transformator usvaja inteligentno podešavanje kapaciteta i transformator regulacije napona kako bi realizirao daljinsko upravljanje, automatsku finu kompenzaciju, automatsku regulaciju napona i funkcije zaštite.

(5) nizak napon usvaja DJ seriju dinamički reaktivni uređaj za finu kompenzaciju snage za realiziranje dinamičke kompenzacije reaktivne snage;

(6) inteligentni dizajn kako bi se u skladu sa zahtjevima distribucije automatizacija, box change sveobuhvatna automatizacija i box change state održavanje;

(7) kutija promjenjiva ljuska usvaja nezavisnu patentiranu tehnologiju za proizvodnju, sa sposobnošću sprječavanja vjetra i pijeska, prašine i efikasnog dizajna disipacije topline.

Savjeti za kupovinu tipa kutije Montažna podstanica

1. Visoki napon

Način dolazne linije: tip terminala, tip petlje mreže ili dvostruko napajanje u.

Sa mjerenjem visokog pritiska ili ne. Položaj mjerenja(prednji dio prekidača ili iza prekidača), zahtjev mjerača mjerača i njegovog dobavljača.

Tip HV prekidača, jedan od načina je korištenje visokonaponskog vakuumskog prekidača za učitavanje i jedinice spojnice koja je uglavnom korištena i njegova cijena je ekonomičnija; Drugi je usvajanje prekidača prekidača i usisavača koji se koristi u transformatoru visokog kapaciteta sa većom cijenom.

2. Transformator

Tip transformatora, serijski-broj, grupa simbola veze, kapacitet i impedancija napon transformatora.

3. Nizak napon

Ocjena prekidača(Dobavljač).

Broj utiène utiène i ocijenjene trenutne vrijednosti svakog prekidaèa za utiènicu.

Sa nadoknadom ili ne, i kapacitetom naknade.

Sa mjerenjem ili ne i pozicijom.

4. Tip busbara (bakra ili aluminija)

5. Raspored podstanice transformatora(sa koridorom operacije ili ne)

6. Materijal ljuske transformatora: kompozidna ploča (obično se koristi), čelična ploča, nehranjiva ploča ili cement.

7. Period isporuke za montažnu podstanicu evropskog tipa
