20/0.4KV distributivni orman podstanica

20/0.4KV Potrošnja energije distributivni orman podstanica







Opis trafostanice tipa kutije



AC metalni razvodni ormar zatvorenog tipa je trofazni AC 50HZ zatvoreni uređaj za metalnu zatvorenu sklopnu opremu. Koristi se u elektranama, trafostanica nazivnog napona 35kV, nazivne maksimalne struje 2000A maksimalni napon ne veći od 40,5kV pojedinačna sabirnica ili jednostruka sabirnica kompleti opreme za distribuciju.

Ovaj sklopni uređaj ispunjava zahtjeve DL/t404-91, IEC298, GB3906 i drugih standarda, i ima funkcije sprječavanja pogrešnog rada prekidača, guranja i povlačenja ručnih kolica sa teretom, uzemljenja, prijenosa energije sa uzemljenjem i slučajni interval punjenja (koji se naziva "pet mjera opreza").



Trafostanica tipa kutija je pogodna za stambene četvrti, gradske javne promjene, užurbani centar grada, građevinske snage i tako dalje. Korisnici mogu odabrati promjenu tipa kutije u skladu s različitim uvjetima korištenja i stepenom opterećenja. Od pojave kutijaste trafostanice, vrlo se brzo razvija. U razvijenim zemljama razvijeno je 70% distributivnih transformatora, a na Sjedinjene Države otpada 90%. Brzi razvoj kineske urbane modernizacije i obnova urbane distributivne mreže će se široko primjenjivati. stanje okoliša.
Trafostanice tipa kutije se koriste u visokim stambenim, luksuznim vilama, kvadratnim parkovima, stambenim naseljima, malim i srednjim fabrikama, rudnicima, naftnim poljima, privremenim građevinskim strujama i drugim mestima za prihvatanje i distribuciju električne energije u distributivnom sistemu.





Uslovi okoline:

Nadmorska visina: 1000m i niže.
Temperatura okoline: - 25 ~ +40 C.

Brzina vjetra: ne veća od 35m/s.
Relativna vlažnost: ne više od 90% (+25 C).
Seizmičko horizontalno ubrzanje: ne više od {{0}}.4 m/s, vertikalno ubrzanje: ne veće od 0,2 m/s.
Mjesto upotrebe: ne smije biti provodljivih, prašnjavih, opasnih, korozivnih, zapaljivih i eksplozivnih materijala štetnih za metale i izolatore.

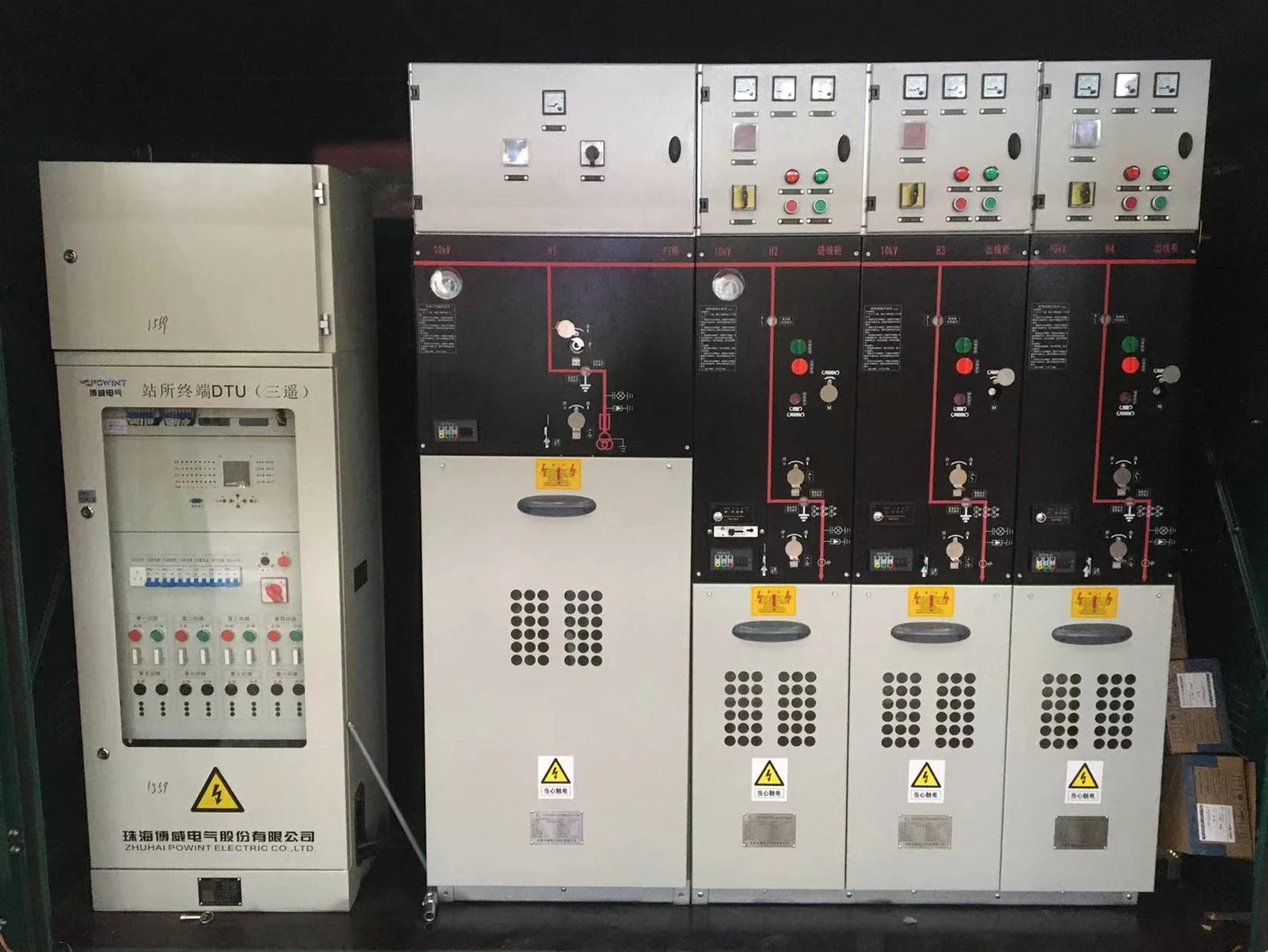

Trafostanica evropskog tipa, je kompletan set nove energetske transformatorske opreme koju je razvila naša kompanija na osnovu transformacije nacionalne urbane mreže čineći optimalnu kombinaciju za uljno zatvorene energetske transformatore i visokonaponske i niskonaponske električne komponente. Kroz optimizaciju strukture, razvodni uređaj će biti minijaturiziran do ekstremne mjere koja uvelike smanjuje zauzetu površinu kombinovanog transformatora sa takvim prednostima kao što su mala zapremina, niska buka, pouzdano napajanje, razumna struktura, fleksibilna za instalaciju, laka za rukovanje i sposobna za rad. duboko u centar opterećenja do maksimalnog opsega, itd. Može sastaviti terminal za automatizaciju mreže (FTU) u visokonaponskom prstenastom mrežnom ormaru, ostvariti pouzdanu detekciju kratkog spoja i jednofaznog kvara uzemljenja i ima funkciju "četiri daljinski", što olakšava automatsku nadogradnju mrežne distribucije. Široko se koristi u stambenim četvrtima, komercijalnim centrima, stanicama, industrijskim i rudarskim preduzećima, aerodromima, željeznicama, školama, bolnicama, visokim zgradama i mjestima.





Karakteristike:

1) Manja zauzeta površina
2) Čvrsta i pouzdana
3) Lako se pomera, lepo i praktično
4) Njegova cijena je niska, a period instalacije kratak









U projektima fotonaponske proizvodnje električne energije, transformatorske stanice su nezamjenjiv dio. Podstanica kutijastog tipa odnosi se na opremu koja pretvara električnu energiju u napon pogodan za prijenos i distribuciju i uvodi električnu energiju u električnu mrežu. Dakle, u kojoj fazi trebate kupiti trafostanicu kutijastog tipa u projektu proizvodnje fotonaponske energije?



Prvo, u fazi planiranja projekata fotonaponske proizvodnje električne energije, trebamo dizajnirati razmjer i izgled cijelog projekta. Radovi u ovoj fazi obuhvataju izbor lokacije, raspored fotonaponskih panela i idejno projektovanje sistema povezanih na mrežu. U ovoj fazi potrebno je razmotriti kapacitet proizvodnje električne energije i očekivanu daljinu prijenosa projekta, kako bi se odredio razmjer i model kutijaste trafostanice. Zato što kapacitet i konfiguraciju trafostanice kutijastog tipa treba odrediti na osnovu specifične situacije projekta kako bi se osigurao siguran i efikasan rad projekta.



Drugo, u fazi nabavke opreme za projekte fotonaponske proizvodnje električne energije, podstanice tipa kutija su jedna od bitne opreme. U ovoj fazi potrebno je da nabavimo fotonaponske panele, invertere, kablove i drugu opremu i povežemo ih na električnu mrežu. Kao čvorište za prijenos i distribuciju energije, podstanice sa kutijama trebaju pretvarati jednosmjernu struju iz fotonaponskih panela u naizmjeničnu struju i prenijeti je u električnu mrežu. Stoga, u fazi nabavke opreme, moramo istovremeno kupiti kutijaste trafostanice i osigurati njihovu kompatibilnost i stabilnost sa drugom opremom.





Konačno, tokom faze izgradnje projekata za proizvodnju fotonaponske energije, instalacija i puštanje u rad kutijastih podstanica je važan zadatak. Podstanice tipa kutije moraju biti pravilno pozicionirane sa fotonaponskim panelima, inverterima, kablovima i drugom opremom za električno povezivanje i operacije uzemljenja. Nakon završetka instalacije potrebno je izvršiti otklanjanje grešaka i testiranje različitih funkcija kako bi se osigurao normalan rad fotonaponskog sistema za proizvodnju energije. Zadatak trafostanice kutijastog tipa u ovoj fazi je da pretvori električnu energiju koju proizvodi fotonaponski sistem za proizvodnju električne energije u električnu energiju potrebnu mreži i prenese je u mrežu kako bi se zadovoljile potrebe korisnika za električnom energijom.



Ukratko, u projektima fotonaponske proizvodnje električne energije, kutijaste trafostanice uključuju više faza kao što su planiranje projekta, nabavka opreme i izgradnja. Počevši od faze planiranja projekta, potrebno je razmotriti potrebe trafostanica kutijastog tipa te ih kupiti i ugraditi u skladu sa specifičnom situacijom projekta. Trafostanice tipa kutije igraju ključnu ulogu u projektima proizvodnje fotonaponske energije, ne samo da dovršavaju funkcije konverzije i prijenosa energije, već i poboljšavaju sigurnost i stabilnost fotonaponskih sistema za proizvodnju energije. Stoga je u projektima fotonaponske proizvodnje električne energije ispravna nabavka i korištenje kutijastih trafostanica jedan od ključnih faktora za uspješan rad projekta.







































P5: Da li je OEM/ODM dostupan?

O: Da, jeste! Naši proizvodi se mogu prilagoditi. Imamo dizajnerske i inženjerske timove, možemo prilagoditi proizvode prema crtežima ili zahtjevima kupaca.



P6: Vi ste proizvođač ili trgovačka kompanija?
O: Mi smo fabrika, kao 100% profesionalni proizvođač sa 20-godišnjim iskustvom u proizvodnji, mogli bismo proizvoditi proizvode prema zahtjevima kupaca i mogli bismo 100% kontrolirati kvalitetu proizvoda.



P7: Može li se pregovarati o cijeni?

O: Da, cijena je po dogovoru. Može se mijenjati prema vašoj količini ili pakovanju



P8: Šta kažete na inspekciju?

O: Imamo cijeli sistem inspekcije od sirovog materijala do krajnjih proizvoda, uključujući test porasta temperature, ispitivanje tipa provodnika za raspršivanje soli, test mehaničkog vijeka trajanja.



P9: Koji su uslovi plaćanja?

O: TT, Paypal, Western Union, Alibaba trgovinsko osiguranje i L/C je prihvatljiv. 30% T/T unaprijed, 70% stanje prije isporuke.



P10: Koju uslugu nudi kompanija?

O: Imamo profesionalni tim inženjera koji može dizajnirati i razviti kalup kako bi stigao do različitih zahtjeva kupaca.

Također imamo prodajni tim koji nudi dobru uslugu od pretprodaje do nakon prodaje.





Ovaj proizvod je obično prilagođen.
Mi smo proizvođač i imamo profesionalni tehnički odjel koji može dizajnirati i pružiti rješenja prema potrebama kupaca.
Kliknite na dugme ispod da nam pošaljete informacije, a naše prodajno osoblje će vas kontaktirati da vam dostavi crteže dizajna



Evo naših primjera kupaca za vašu referencu

Uzbekistan kupac

TEHNIČKI ZAHTJEVI I KARAKTERISTIKE OPREME
Re:82 postavlja kompaktnu trafostanicu
Stavka- br.	Raspored tehničkih podataka	Jedinica	Obavezno (na 3000 m	Ponuđeni podaci
	Zahtjevi za sistemske podatke
1.05.10	Bakarni provodnik za uzemljenje
	Proizvođač	-
	Materijal	-	bakar
	Presjek	mm2	>50
	Dužina	m	>40
1.05.11	Šipke za uzemljenje
	Proizvođač	-
	Tip	-
	Materia!	-
	Dužina	m
	Sekcije po štapu	kom
1.6	Kompaktne podstanice (opcija 1)
	Proizvođač	-		fengyuan
	Tip	-		Outdoor
	Ukupna klasa zaštite za kompletnu trafostanicu	-	IP 44	IP 44
	Materijal kućišta	-		GI
	Ukupne dimenzije (Š x D x V)
	za S/S sa transformatorom 1x50 kVA	mm/mm/mm		3000x1850x2150
	■ za S/S sa transformatorom 1x100 kVA	mm/mm/mm		3000x1850x2150
	za S/S sa transformatorom 1x160 kVA	mm/mm/mm		3000x1850x2150
	• za S/S sa transformatorom 1x250 kVA	mm/mm/mm		3000x1850x2150
	Ukupna težina
	■ za S/S sa transformatorom 1x50 kVA	kg		1000kg.
	■ za S/S sa transformatorom 1x100 kVA	kg		1000kg.
	■ za S/S sa transformatorom 1x160 kVA	kg		1000kg.
	■ za S/S sa transformatorom 1x250 kVA	kg		1000kg.
1.6.1	20 kV Rasklopna oprema
	Proizvođač	-		Chnt / Ekvivalent
	Tip	-		Indoor RMU



AKO TREBA VIŠE DETALJA, BESPLATNO NAS KONTAKTIRAJTE
